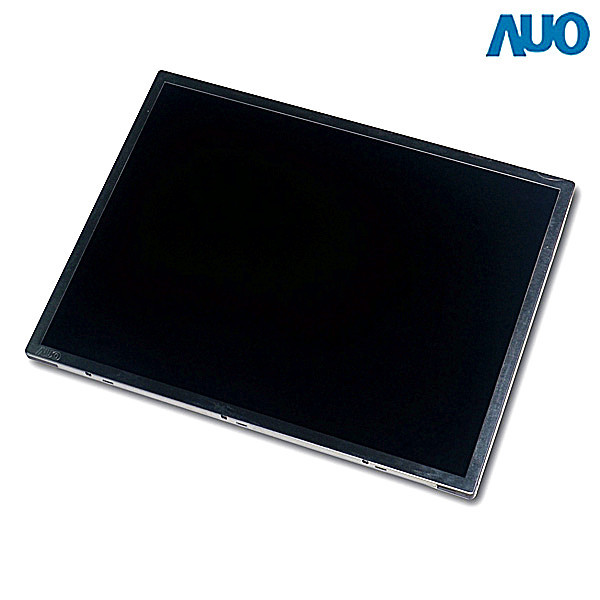

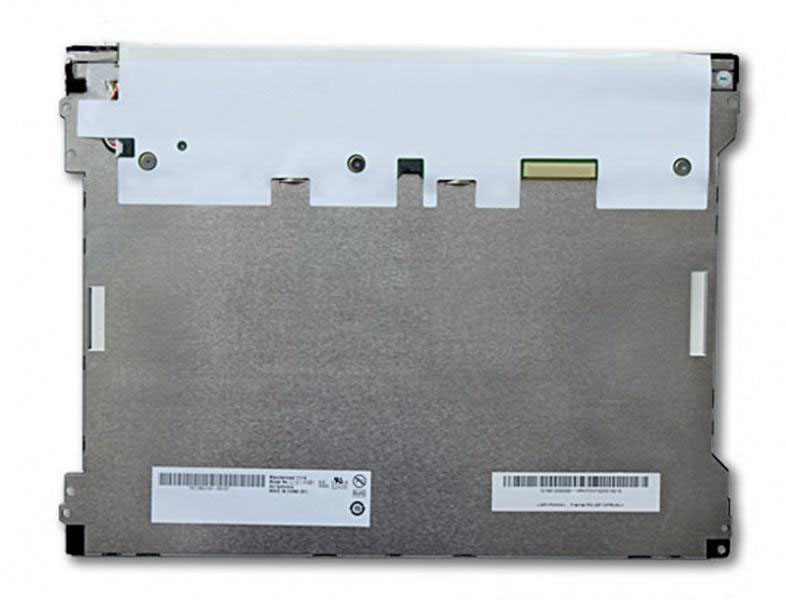

友達12.1寸工業液晶屏G121SN01 V403低溫工作-G121SN0

品牌：友達
尺寸：12.1寸
型號：G121SN01 V403
分辨率：800*600
咨詢熱線：15382323032

產品詳情
聯系我們

一：友達12 . 1寸工業液晶屏G121SN01 V403基本信息

品牌	友達（AUO）
液晶屏型號	G121SN01 V403
液晶屏別名	G121SN01 V403
工作溫度	-30 ~ 85°C
存儲溫度	-30 ~ 85°C
當前生產狀態	量產中

二：友達12 . 1寸工業液晶屏G121SN01 V403結構特征

液晶屏尺寸	12.1英寸
點分辨率	800(RGB)×600 , SVGA
像素排列	RGB垂直條狀
寬高比	4:3(H:V)
點間距	0.1025×0.3075(mm)
像素間距	0.3075×0.3075(mm)
面板重量	750g (Max.)
表面處理	霧面，Hard coating (3H)
顯示區域	246(H) × 184.5(V)
可視區域	249.05(H) × 188.3(V)
外觀尺寸	279(H) × 209(V)
外觀厚度	9.0 (Typ.) mm
觸摸屏	無

三：友達12 . 1寸工業液晶屏G121SN01 V403光學特征

顯示模式	TN，常白顯示，透射式
液晶屏亮度	500 cd/m² (Typ.)
對比度	700:1 (Typ.) (透射)
顯示顏色	262K/16.2M (6-bit / 6-bit + FRC)
顯示色域	55% NTSC (CIE1931)
響應時間	25/10 (Typ.)(Tr/Td)
可視角度	80/80/65/75 (Typ.)(CR≥10)
最佳視角	6 o'clock
白色色度	X:0.313; Y:0.329
白場變動	1.33 (Max.)(5 points)

四、友達12 . 1寸工業液晶屏G121SN01 V403發光系統

燈管位置	側入式光源(頂部)
光源類型	WLED
燈管數量	7S3P
燈管形狀	3串
光源壽命	50K(Min.)
接口類型	端子
背光驅動	含LED驅動器
電壓供應	22.4/25.2V (Typ./Max.)
電流供應	45mA (Typ.)
背光功耗	3.02/3.4W (Typ./Max.)

五、友達12 . 1寸工業液晶屏G121SN01 V403信號接口

信號大類	LVDS
信號小類	LVDS (1 ch, 6/8-bit)
液晶屏電壓	3.3V (Typ.)
液晶屏電流	200/240mA (Typ.)
液晶屏功率	0.66/0.79W (Typ./Max.)
接口類型	端子
接口腳距	1.25mm
接口數量	1pcs
接口腳數	20pins

● 補充說明：以上友達12 . 1寸工業液晶屏G121SN01 V403資料僅供參考，如有某項不準確，可以聯系我們客服提供產品G121SN01 V403的規格資料，產品均以pdf規格為準。
