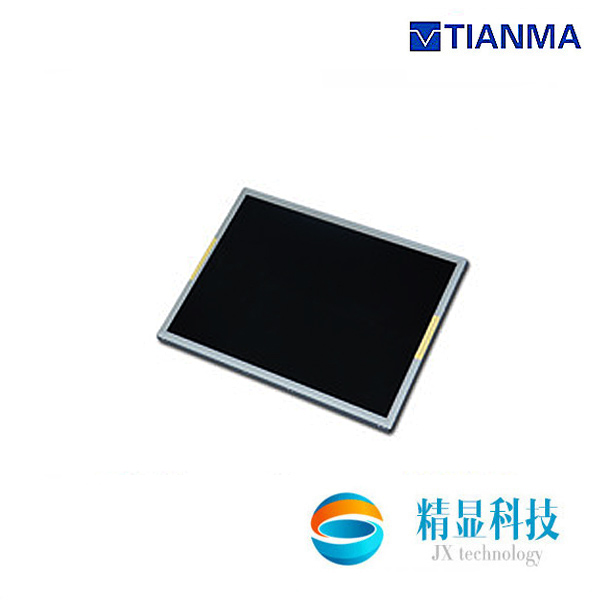

TM121SCS01-天馬CCFL背光液晶屏 - 12.1寸液晶屏
- 品牌：天馬
- 尺寸：12.1寸
- 型號：TM121SCS01（無貨，兼容型號咨詢客服）
- 分辨率：800RGB）* 600(SVGA)
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：天馬12.1寸工業液晶屏TM121SCS01基本信息
| 品 牌 | TIANMA |
| 液晶屏型號 | TM121SCS01 |
| 工作溫度 | -20 ~ 70°C |
| 存儲溫度 | -30 ~ 80°C |
| 當前生產狀態 | 量產中 |
二：天馬12.1寸工業液晶屏TM121SCS01結構特征
| 液晶屏尺寸 | 12.1英寸 |
| 點分辨率 | 800RGB）* 600(SVGA) |
| 像素密度 | 82PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3（寬:高） |
| 點間距 | 0.1025*0.3075mm（橫*豎） |
| 像素間距 | 0.3075*0.3075mm（橫*豎） |
| 面板重量 | TBD |
| 表面處理 | 霧面 |
| 顯示區域 | 246.0*184.5mm（橫*豎） |
| 可視區域 | 249.0*188.3mm（橫*豎） |
| 外觀尺寸 | 279.0*209.0 mm（橫*豎） |
| 外觀尺寸 | 11.0(Max.) mm (厚度) |
| 觸摸屏 | 無 |
三：天馬12.1寸工業液晶屏TM121SCS01光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 400cd/m2(背光亮度可隨意到1000nits) |
| 對比度 | 600:1 (Typ.) (透射) |
| 顯示顏色 | 16.2M (6-bit+FRC) |
| 顯示色域 | 55% NTSC (CIE1931) |
| 響應時間 | 10/25(Typ.)(Tr/Td)(ms) |
| 可視角度 | 70/70/50/60 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 6點鐘直視 |
| 白色色度 | X:0.313;Y:0.329 |
| 白場變動 | 1.25/1.33(Typ./Max.)(9 points) |
四、天馬12.1寸工業液晶屏TM121SCS01發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | CCFL |
| 燈管數量 | 2PCS |
| 燈管形狀 | 直條 |
| 單燈電壓 | 770V(Typ.) |
| 單燈電流 | 6.0mA (Typ.) |
| 接口類型 | 端子 |
| 背光電路 | 無 |
五、天馬12.1寸工業液晶屏TM121SCS01信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS (1 ch, 6/8-bit) |
| 面板電壓 | 3.3V(Typ.) |
| 面板電流 | 325mA(Max.) |
| 接口數量 | 1pcs |
| 接口腳數 | 20pins |
