lcd1602與lcd12864優缺點
文章出處：未知 人氣：發表時間：2018-07-17
液晶是一種在一定溫度規模內浮現既不同于固態液態又不同于氣態的特別物質態，它既具有各向異性的晶體所特有的雙折射性又具有液體的流動性液晶顯示器件（英文的簡寫為LCD）就是利用液晶態物質的液晶分子排列狀態在電場中改變而調制外界光的被動型顯示器件。
LCD12864：
LCD12864是一種圖形點陣液晶顯示器，它主要由行驅動器/列驅動器及128&TImes;64全點陣液晶顯示器組成。可完成圖形顯示，也可以顯示8&TImes;4個（16&TImes;16點陣）漢字或者顯示16&TImes;4個（8×16點陣）ASCII碼。分為兩種，帶字庫的和不帶字庫的。不帶字庫的LCD需要自己提供字庫字模，此時可以根據個人喜好設置各種字體顯示風格，設計上較為靈活。帶字庫的LCD提供字庫字模，但是只能顯示GB2312的宋體。各有優缺點，根據不同應用場景靈活選擇。其液晶模塊原理圖如下所示。

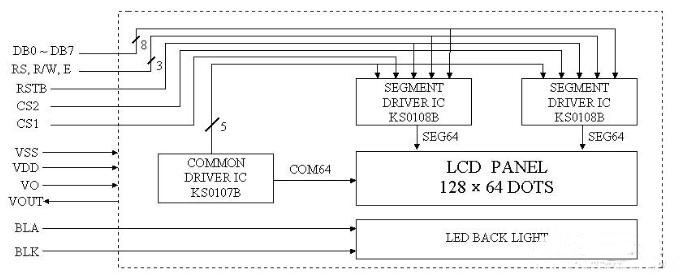

LCD12864點陣圖形液晶模塊原理框圖
LCD1602
LCD1602是一種工業字符型液晶，能夠同時顯示16x02即32個字符。LCD1602液晶顯示原理LCD1602液晶顯示的原理是利用液晶的物理特性，通過電壓對其顯示區域進行控制，有電就有顯示，這樣即可以顯示出圖形。
lcd1602液晶顯示模塊可以只用D4-D7作為四位數據分兩次傳送。這樣的話，可以節省MCU的I/O口資源。lcd1602可以顯示2行16個字符，有8為數據總線D0-D7，和RS、R/W、EN三個控制端口，工作電壓為5V，并且帶有字符對比度調節和背光。

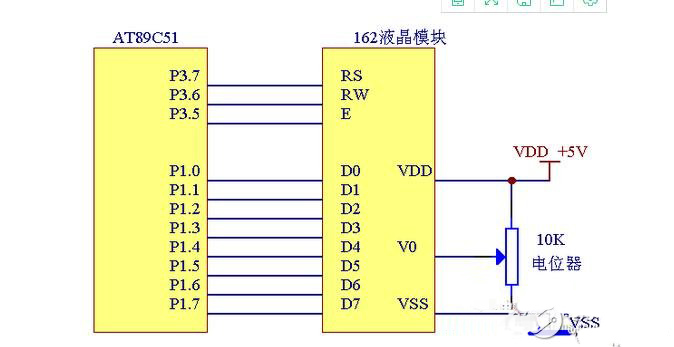

lcd1602液晶顯示模塊可以和單片機AT89C51直接接口，電路連接簡單，如圖1所示：
lcd1602和51單片機的連接
LCD1602與LCD12864區別：
1、分辨率不同，LCD1602是每字5*8點陣，字符區域16*2個；LCD12864是128*64分辨率的點陣。
2、驅動芯片也不同，因此控制字、時序略有不同
LCD1602液晶顯示優缺點：
優點：
1、是字符型液晶，顯示字母和數字比較方便
2、控制簡單
3、成本較低
缺點：
1、顯示的字體有大小限制
2、不能顯示圖形等等
3、它不能顯示曲線
lcd12864液晶顯示優缺點：
優點：
1、功耗低
2、體積嬌小不占面積
3、重量輕，超薄等
缺點：
1、LCD12864液晶顯示信息量大，相當來說程序和電路都比較復雜
