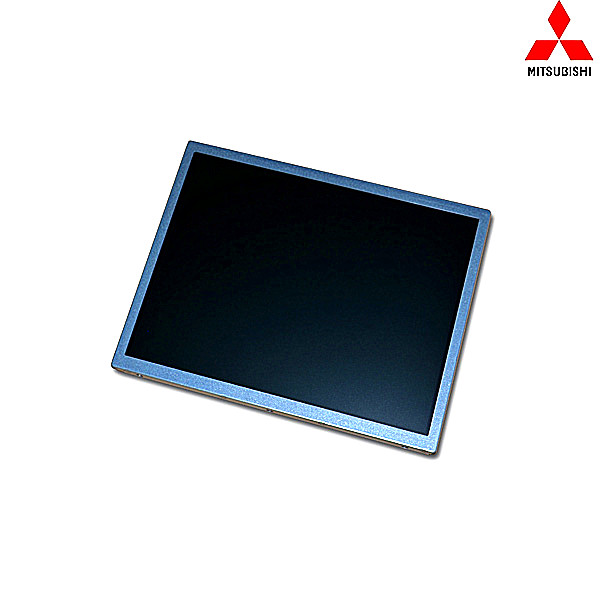

（已停產）三菱12.1寸工控用屏AA121XN11-三菱工控屏
- 品牌：三菱
- 尺寸：12.1寸
- 型號：AA121XN11
- 分辨率：1024*768
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：三菱12.1寸工業用屏AA121XN11基本信息
| 品 牌 | MITSUBISHI |
| 面板型號 | AA121XN11 |
| 工作溫度 | -30 ~80°C |
| 存儲溫度 | -30 ~80°C |
| 抗振能力 | 1.0G（9.8 m/s2） |
| 生產狀況 | 已停產（相關替代型號，咨詢客服工作人員） |
二：三菱12.1寸工業用屏AA121XN11 結構特征
| 液晶屏尺寸 | 12.1英寸 | ||
| 點分辨率 | 1024(RGB)×768 , XGA | ||
| 像素布局 | RGB垂直條狀 | ||
| 寬高比 | 4 : 3（寬:高） | ||
| 點間距 | 0.080×0.240 mm（橫*豎） | ||
| 像素間距 | 0.240×0.240 mm（橫*豎） | ||
| 顯示區域 | 245.76(W)×184.32(H) mm | ||
| 可視區域 | 249.0(W)×187.5(H) mm | ||
| 外觀尺寸 | 260.5(W)×203(H) mm | ||
| 外觀厚度 | 9.5±0.5 mm | ||
| 外觀形狀 | 平面矩形 | ||
| 安裝孔位 | Side mounting holes (4-M3) on left, right bezel | ||
| 重量 | 590g (Typ.) | ||
| 表面處理 | 霧面，Hard coating (3H) | ||
| 觸摸屏 | 無 | ||
三、三菱12.1寸工業用屏AA121XN11光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 1300cd/m² (Typ.) |
| 對比度 | 800:1 (Typ.) (透射) |
| 顯示顏色 | 262K/16.7M (6-bit / 8-bit) |
| 反應時間 | 4/12 (Typ.)(Tr/Td) |
| 可視角度 | 80/80/80/80 (Typ.)(CR≥10) |
| 最佳視角 | 全視角 |
| 色域 | 40% NTSC (CIE1931) |
| 亮度變動 | 1.30 (Max.)(5 points) |
| 色度 | Wx:0.313; Wy:0.329 |
四、三菱12.1寸工業用屏AA121XN11信號詳情
| 信號電氣電壓供應 | 3.3V (Typ.) | |
| 信號電氣電流供應 | 400/720mA (Typ./Max.) | |
| 信號類型 | LVDS (1 ch, 6/8-bit) | |
| 接口特征類型 | 端子 | |
| 接口詳情腳距 | 1.25 mm | |
| 接口詳情腳數 | 20 pins | |
| 接口詳情數量 | 1 pcs | |
| 接口詳情腳定義 | LVDS-20P1C8B-010H | |
五、三菱12.1寸工業用屏AA121XN11光源詳情
| 光源類型 | WLED |
| 光源壽命 | 100K(Typ.) (Hours) |
| 光源位置 | 側入式光源 |
| 燈管電氣 電壓供應 | 18/21.6V (Typ./Max.) |
| 燈管電氣電流供應 | 120/130mA (Typ./Max.) |
| 接口特征類型 | 端子 |
| 接口詳情腳距 | 1.0mm |
| 接口詳情腳數 | 10 pins |
| 接口詳情數量 | 1 pcs |
● 補充說明：以上資料僅供參考，如有某項不準確，可以聯系我們客服提供產品的規格資料，產品均以pdf規格為準。
