LCD12864電路接法

文章出處:未知 人氣:發表時間:2018-07-13

就剛接觸單片機驅動液晶屏的同志們所碰到的問題,現在做一總結

一、無任何顯示

A:硬件問題

1:這種狀況是很多人最常遇到的問題,遇到這種狀況況首先對應硬件pdf文檔,確定你的接線沒有任何問題,如果是51單片機,用P0口一定要加10K的上拉電阻,否則正常也顯示不出來。

2:另外注意第三腳VO的連接方式,這個是電位引腳,用于10k的可變電阻滑動端連接vo腳,固定端的一段接vcc,另外一端應根據硬件連接。若用的是1602,另一端接到gnd就行了,然而對于12864就看18腳的標記了,若寫的是NC,那么另一端接地,若是VEE,那么就接到18腳,由于這時的18腳是負壓輸出端。根據這點肯定你的對比對調節電路接法正確無誤。

3:對于串并行選擇的問題。串并行選擇關于有字庫的12864(1602的四線驅動也叫做串行驅動),若有PSB引腳,那么你的屏可以支撐串并行了。串并行的抉擇決定于PSB引腳的電位,一般是低電平為串行模式,高電平為并行模式。有些同志在使用的時候對PSB進行了電位定義但是沒有任何顯示,這是你應該注意一下LCM板上焊點,尤其是和PSB引腳相連的那些起跳線作用的焊點。因為大多廠家在出廠的時候就預先設置為并行模式,也就是接到高電位上(VCC)。碰到這種情況把焊點跳線重新焊接一下,接到低電位上就可以了。模式選擇錯誤不顯示是小問題,由于屏電路的不同,可能你在驅動的時候損壞屏或者單片機,因為選擇不對,定義的電位相當于短路,明白了吧。

B:軟件問題

軟件問題一般也就是定義的引腳不對,這種情況出現于真正的初學者,在copy別人的程序或者屏本身的模板程序沒有修改引腳的定義,這種情況比較簡單,只需要把引腳對應的端口重新定義一下就可以了。

二、顯示不清楚

A:屏上的vo引腳(3腳)電位不對如果你按照我上面的說法接了對比度電路,這時你只需要調節電位器的旋鈕就可以了,最終可以得到你滿意的對比度,使顯示最清晰。一般這個腳的電壓是-6.2V左右,這個電壓的顯示效果是最好的.

B:電源問題

很多同志們在現成的實驗板上做試驗,電源取自USB口,這種情況容易出現顯示不清楚的情況,原因是供電電流不夠,因為的USB口為500mA供電。碰到此類情況,用外接電源,肯定可以解決。

三、其他問題

A、對于帶字庫12864某些字無法正常顯示這種情況是編譯器的問題,因為編譯器會自動過濾0xfd,而你要顯示的漢字內碼剛好有這個字段,常見的有“三”“數”等字,碰到這種情況有兩種解決途徑:

1:程序中直接使用內碼

2:給開發(keil)環境加補丁

B:確定屏的工作電壓

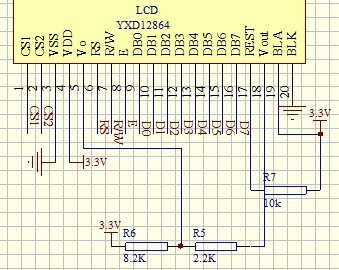

現在常用的屏有3.3V和5V兩種,千萬弄清楚,不然燒壞了屏,將近100元就沒有了其實12864的接線法個個都會的啦,只是幾個腳VEE,V0,BLA,BLK不知道怎么接而已,現在附上接線圖:YXD-12864D-02

LCD12864電路接法
