LED驅動天馬液晶屏10.4寸室內TM104TDGP10工業顯示 基本參數資料 |
|
品牌 |
天馬（TIANMA） |
面板型號 |
TM104TDGP10 |
|
工作溫度 |
-20 ~ 70 °C |
存儲溫度 |
-30 ~ 80 °C |
|
LED驅動天馬液晶屏10.4寸室內TM104TDGP10工業顯示 結構參數資料 |
|
液晶屏尺寸 |
10.4英寸 |
點分辨率 |
1024(RGB)×768,XGA |
|
像素密度 |
123PPI |
像素排列 |
RGB垂直條狀 |
|
液晶屏重量 |
430g（Typ.） |
表面處理 |
霧面 |
|
顯示區域 |
210.432(W)×157.824(H) mm |
可視區域 |
213.43(W)×160.82(H) mm |
|
外觀尺寸 |
230(W)×175.8(H) mm |
外觀厚度 |
5.7/9.06 mm |
LED驅動天馬液晶屏10.4寸室內TM104TDGP10工業顯示 光學參數資料
|
顯示模式 |
SFT，常黑顯示，透射式 |
顯示亮度 |
450 cd/m2 (Typ.) |
|
顯示顏色 |
262K/16.7M（6-bit / 8-bit） |
白色色度 |
X:0.308, Y:0.332 |
|
響應時間 |
35（Typ.）（Tr + Td）ms |
對比度 |
1200:1 (Typ.) (透射) |
|
LED驅動天馬液晶屏10.4寸室內TM104TDGP10工業顯示 信號參數資料
|
信號大類 |
LVDS |
信號小類 |
LVDS（1 ch,6/8-bit） |
|
面板電壓 |
3.3V (Typ.) |
接口類型 |
20 pins LVDS (1 ch, 6/8-bit) , 端子 |
|
輸入電壓 |
12±1.0 V |
輸入電流 |
0.33 A（Typ.） |
|
接口腳數 |
20 pins |
光源類型 |
WLED |
|

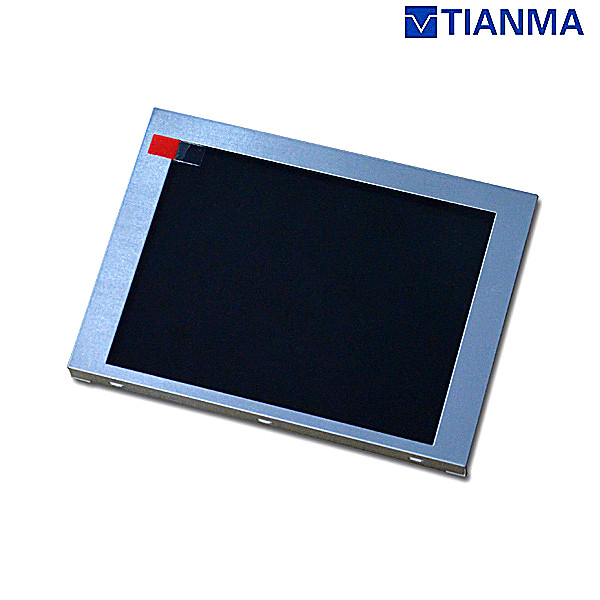

天馬10.4英寸
TM104TDGP10液晶屏特點：寬溫，超高亮度，白光LED背光，含LED驅動器，表面霧面處理；它的顯示區域尺寸為304.8(寬)×228.6(高) mm，外觀尺寸為318.7(寬)×242.5(高)×6.5(厚) mm，可視尺寸為307.8(寬)×231.1(高) mm。
