TFT型液晶屏的信號輸入方式有哪幾種？

文章出處：未知人氣：發表時間：2021-07-29

TFT型液晶屏的信號輸入方式有哪幾種？

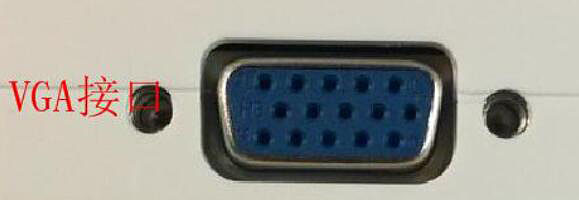

1.VGA輸入

VGA接口采用非對稱分布的15pin連接方式，其工作原理是將視頻存儲器中以數字格式存儲的圖像(幀)信號在RAMDAC中模擬調制成模擬高頻信號，然后輸出到投影儀進行成像，這樣輸入端(投影儀中)的VGA信號就不需要像其他視頻信號一樣需要經過矩陣解碼電路轉換。從前面的視頻成像原理可以看出，VGA的視頻傳輸過程最短，因此VGA接口具有無串?dāng)_、無電路合成分離損耗等諸多優點。

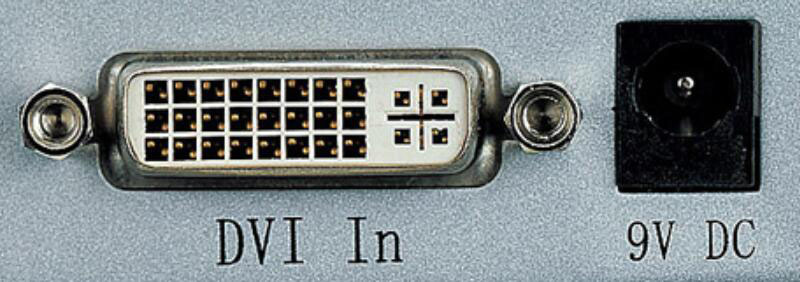

2.（DVI）數字視頻接口輸入

DVI接口主要用于連接具有數字顯示和輸出功能的計算機顯卡，顯示計算機的RGB信號。DVI(數字視覺接口)是數字顯示工作組(DDWG)于1998年9月在英特爾開發者論壇上制定的數字顯示接口標準。

DVI數字終端比標準VGA終端有更好的信號。數字接口保證了所有內容以數字格式傳輸，保證了從主機到顯示器傳輸過程中的數據完整性(不引入干擾信號)，可以得到更清晰的圖像。

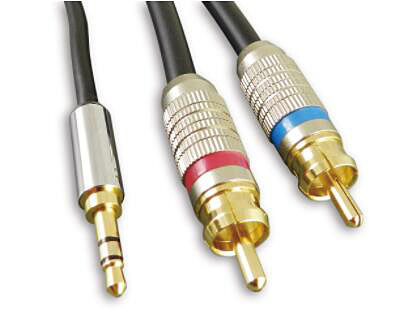

3.（RCA）標準視頻信號輸入

也叫AV接口，通常是一對白色的音頻接口和黃色的視頻接口，通常通過RCA(俗稱蓮花頭)連接，只需要將標準的AV線與蓮花頭連接對應的接口即可。AV接口實現了音視頻的分離傳輸，避免了音視頻混合干擾帶來的畫質下降。但是，由于AV接口仍然傳輸亮度/色度混合(Y/C)的視頻信號，因此在成像前仍然需要顯示設備進行亮度/色度分離和色度解碼。這種先混合再分離的過程，必然會導致彩色信號的丟失，色度信號和亮度信號會有很大的機會相互干擾，從而影響最終的輸出圖像質量。AV也有一定的生命力，但由于其不可克服的Y/C混合的缺點，在一些尋求視覺極限的場合無法使用。

4、視頻信號輸入信號

的全英文名稱是獨立視頻。為了達到更好的視頻效果，人們開始探索更快、更好、更高清晰度的視頻傳輸方式，這也是現在S-Video(也叫雙分量視頻接口)的鼎盛時期。分離視頻的含義是分別傳輸視頻信號。也就是說，色度信號C和亮度信號Y在AV接口的基礎上分離，然后分別在不同的通道中傳輸。它出現和發展于20世紀90年代末，通常采用標準4核(不含音效)或擴展7核(含音效)。帶S-Video接口的顯卡和視頻設備(如模擬視頻采集/編輯卡電視機、準專業監控電視卡/電視盒和視頻投影設備等。)目前已經被廣泛使用。與AV接口相比，由于不再進行Y/C混合傳輸，因此不需要進行亮色和分色解碼工作。此外，獨立傳輸通道的使用在很大程度上避免了視頻設備中信號串?dāng)_導致的圖像失真，大大提高了圖像清晰度。但S-Video仍然需要將兩個色差信號(Cr Cb)混合成一個色度信號C，在顯示設備中傳輸后解碼成Cb和Cr進行處理。這樣還是會有一些信號損失和失真(這種失真很小，但在嚴格的廣播視頻設備下測試還是可以發現的)。而且由于Cr Cb的混合，色度信號的帶寬也是有限的，所以S -Video遠非完美，雖然不是最好的，但考慮到目前的市場情況和綜合成本等因素，它仍然是應用最廣泛的視頻接口。
