如何定制段碼液晶屏

文章出處：未知人氣：發表時間：2018-06-19

段碼液晶屏，是上世紀60年代主流顯示產品，最早研發于日本，提供簡單快捷的顯示效果，反應速度快，對比度高，成本低。80年代，該工藝從日本引進入中國，一度在各行業被廣泛運用。80年代率先在大陸推出STN生產線，進一步把段碼液晶屏視角大大改善，使得段碼液晶屏在中國保持40年的發展勢頭。

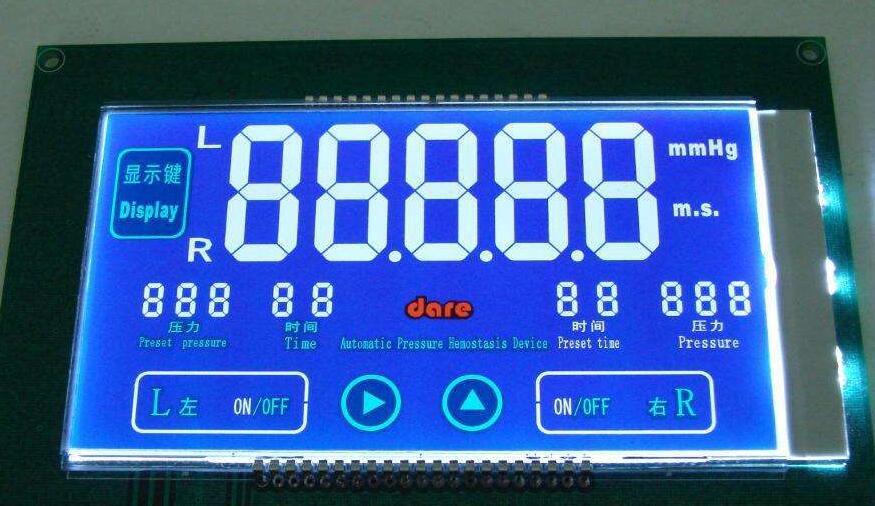

段碼液晶屏主要是替代LED數碼管（由7個筆段組成，用于顯示數字0~9），如計算器、鐘表等，顯示內容均為數字，也較簡單。

現在的生活中，許許多多的電子設備都會用到段碼液晶屏，段碼液晶屏一般也多為定制，那么段碼液晶屏開模的流程是怎樣的呢？

定制段碼液晶屏需提供的參數

1、你需要的尺寸（重要的是視窗尺寸）

2、是否需要背光（若是需要在晚上的時候使用，建議還是用背光）

3、驅動是自己做還是讓馳宇微做（讓弛宇微做，就是帶有PCB板的段碼液晶模塊）

4、提供顯示效果圖或者是圖紙5、需要什么顏色（一般有藍底白字、黃綠底黑字、白底黑字、黑底白字）

6、工作電壓

7、連接方式是金屬管腳還是導電膠條

8、是全透還是半透的

9、視角是需要好點的還是一般的（TN LCD、STN LCD、FSTN LCD VA LCD）

定制段碼液晶屏需提供的參數1、你需要的尺寸（重要的是視窗尺寸）2、是否需要背光（若是需要在晚上的時候使用，建議還是用背光）3、驅動是自己做還是讓馳宇微做（讓弛宇微做，就是帶有PCB板的段碼液晶模塊）4、提供顯示效果圖或者是圖紙5、需要什么顏色（一般有藍底白字、黃綠底黑字、白底黑字、黑底白字）6、工作電壓7、連接方式是金屬管腳還是導電膠條8、是全透還是半透的9、視角是需要好點的還是一般的（TN LCD、STN LCD、FSTN LCD VA LCD）

段碼液晶屏的開模流程

1、開模過程

l）資料核實：尺寸、顯示圖形、邏輯表、顯示模式、驅動參數（Vo、Duty、Bias）、連接方式、溫度條件等

2）出圖：外形圖設計

3）圖紙確認：圖紙修改

4）模具制作：版圖設計、光刻菲林制作（電極x2、邊框、銀點、PI、測試PCB）、絲印網、凸版、測試架

5）出樣：樣品制作

6）樣品確認：重新出樣或修改模具后重新出樣

2、開模周期：一般出圖1～3天，視圖紙復雜程度及原始資料完整性；出樣時間（包括模具制作）一般在圖紙確認后2周左右。樣品制作因涉及環節較多，包括模具設計、模具制作、材料選擇、工藝選擇、試生產、樣品測試等，故一次成功的幾率約在90％左右，如不成功，周期可能明顯延長。

3、樣品數量：5～10pcs（特殊情況另商定）

4、圖紙修改：在圖紙正式確認前，可對圖紙?zhí)岢鋈我庑薷囊庖姡覀儗⒃诘谝粫r間內修改圖紙，不限次數，也不收取任何修改費用，當然這可能會影響周期。

5、以下重新出樣不需重新收取開模費：修改Vo，修改偏光模式、由于供方原因?qū)е聵悠泛托璺酱_認圖紙不一致等。

6、以下重新出樣或模具制作后修改需重新收取開模費：樣品和需方確認圖紙一致，但需方要求修改（尺寸、顯示圖案、邏輯表、觀察方向等）導致需重新制作模具。

段碼液晶屏開模注意事項

1、視角

視角和反應速度是它們的共同特性以及共同區別。

現在人們接觸最多的就是上的液晶屏了，統稱為TFT屏，基本上是看不出來有視角范圍的衰減，而比較低端類的TN，HTN，STN顯示屏則有著明顯的視角區別。行業內的名詞參數：6H，9H，3H，12H.也就是我們所說的6點鐘方向、9點鐘方向、3點鐘方向、12點鐘方向的意思了。以一掛時鐘來做為參考-說明視角的方向，6點為仰視，3點為左側視，9點為右側視，12點為俯視。選購時這幾點是尤為關鍵的。

2、溫度

溫度也是液晶屏中的主要參數之一，在定制期間，屏廠都會發一份圖紙，這里面就有一類必不可少的參數：“工作溫度，儲存溫度”這兩項。在設計的時候必須要注意這個參數，考慮產品是在哪一種環境下工作的。液晶屏一般是分為3-4個范圍，常溫（0-50℃）范圍，寬溫（-20-75℃）范圍，超寬溫（-30-85℃）范圍。在選擇錯誤時則會出現如下的反應：在低溫環境下顯示屏?xí)磻?yīng)緩慢，在高溫下會有底影的存在。

3、驅動模式及電壓

驅動模式也就是和驅動IC相匹配的一個設置，所以在選LCD之前應該要先選好驅動IC，驅動IC里面會有一個詳細的說明。或者直接做成顯示模組，即可不用考慮此項內容了。行業內的術語為：占空比和偏壓比這兩種。只要提供這兩種參數液晶屏工廠就會有解決方案了，電壓也是需要提供的。

4、真值表

這個就不用多說了，是軟件編程需要識別LCD的地址的表格

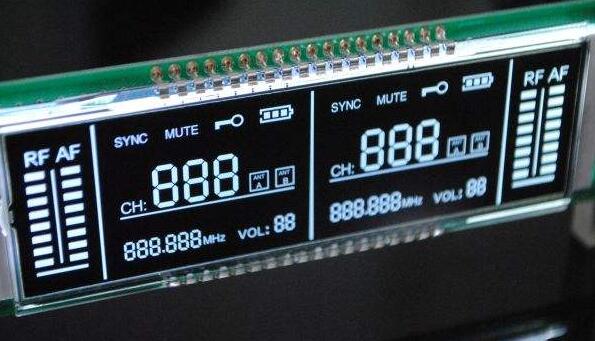

5、顯示模式

效果的展現，目前低端屏大多只能是黑白色，LCD的顯示原理充分說明了其本生是不能發光的，所以需要底部的背光才能夠看清楚，所以衍生出了正顯模式，負顯模式，全透模式，半透模式，他們之間也可以有很多的組合。

在一般情況下，正顯模式是黑字白底的，負顯模式為需要加底部背光黑底背光色，半透模式為正顯的底部背光的，全透模式有負顯也有正顯的，大部分都是屬于帶背光顯示的。

6、連接方式

玻璃器件的連接方式有很多種，熱壓紙，斑馬條，金屬腳，軟排線等等。
