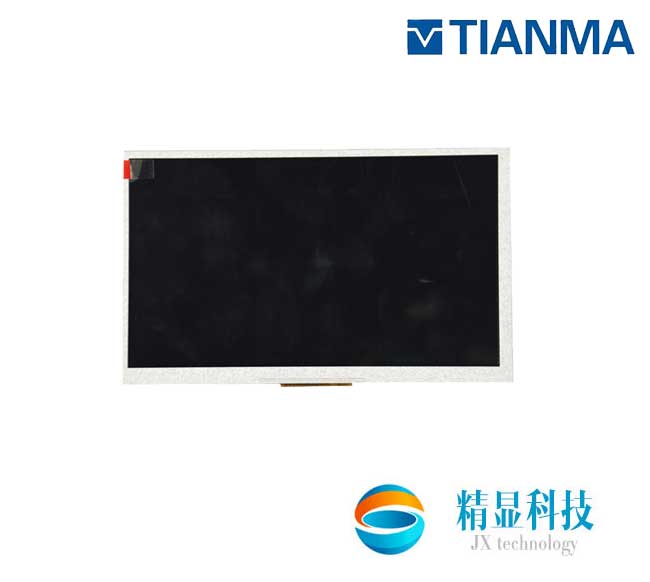

TM070RDH13-40 天馬7寸 亮度300cd/m2 對比度800:1 表面霧面
- 品牌：天馬
- 尺寸：7寸
- 型號：TM070RDH13-40
- 分辨率：800*480
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一、天馬液晶模組TM070RDH13-40應用特征
|
基本信息 : |
制造商 | 天馬 (TIANMA) | 面板型號 | TM070RDH13-40 |
| 面板尺寸 | 7.0英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD, 液晶模組 | |||
| 工作環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 生產情況 : | 量產中 | |||
二、天馬液晶模組TM070RDH13-40結構詳情
| 像素特征 : | 像素數量 | 800(RGB)×480, WVGA | 點間距 | 0.0642×0.1790 mm |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.1926×0.1790 mm [134PPI] | |
| 結構尺寸 : | 顯示區域 | 154.08×85.92 mm | 可視區域 | 157.08×89.39 mm |
| 外觀尺寸 | 164.9×100 mm | 外觀厚度 | 5.7±0.3 mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 16:9 (W : H) | |||
| 其它特征 : | 重量 | 160g | 表面處理 | 霧面 |
三、天馬液晶模組TM070RDH13-40光學詳情
|
基本信息 : |
面板亮度 | 300 cd/m² (Typ.) | 對比度 | 800：1(Typ.)(透射） |
| 可視角度 | 80/80/60/80 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
| 推薦視角 | 6 o'clock | 反應時間 | 20 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 : | 白色色度 | Wx:0.312; Wy:0.320 | 顯示顏色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
| 色溫 | 6620K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天馬液晶模組TM070RDH13-40電子詳情
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (水平/垂直) |
| 功率總耗 : | - |
五、天馬液晶模組TM070RDH13-40背光詳情
| 背光特征 : | 燈管類型 | WLED | 燈管壽命 | 20K (Min.) 小時 | |||
| 數量 | 3S6P | 位置 | 側入式光源 | ||||
| WLED驅動電氣 : | 電壓輸入 | 9.0/9.6/10.8V (Min./Typ./Max.) | 電流輸入 | 120/180mA (Typ./Max.) | |||
| 功率消耗 | 1.15W (Typ.) | ||||||
| 接口特征 : | 類型 | 包含在屏信號接口中 | 燈管驅動 | - | |||
六、天馬液晶模組TM070RDH13-40信號詳情
| 信號系統 : | Parallel RGB (1 ch, 6/8-bit) | ||||||
| 信號電氣： | 電壓輸入 | 3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | 電流輸入 | - | |||
| 功率消耗 | - | ||||||
| 接口特征 : | 類型 | 端子 | |||||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | |
| - | - | 0.5 mm | 50 pins | 1 pcs | DRGB-50P1C8B-115A | ||
七、天馬液晶模組TM070RDH13-40包裝詳情
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| 1 | 15.30 | 544×365×250 |
