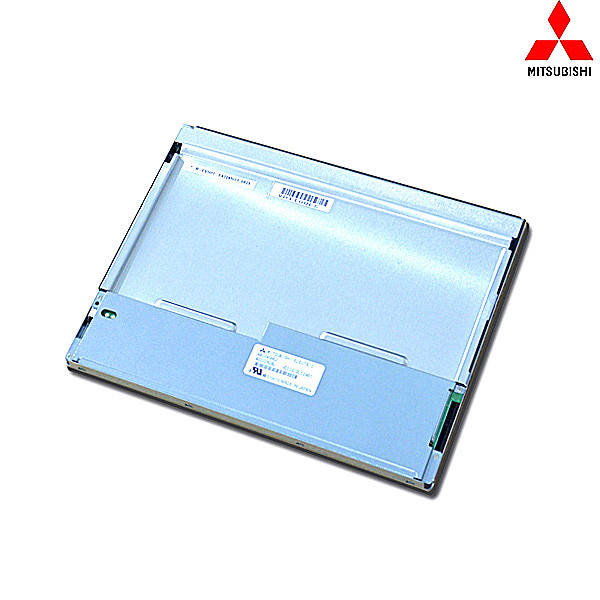

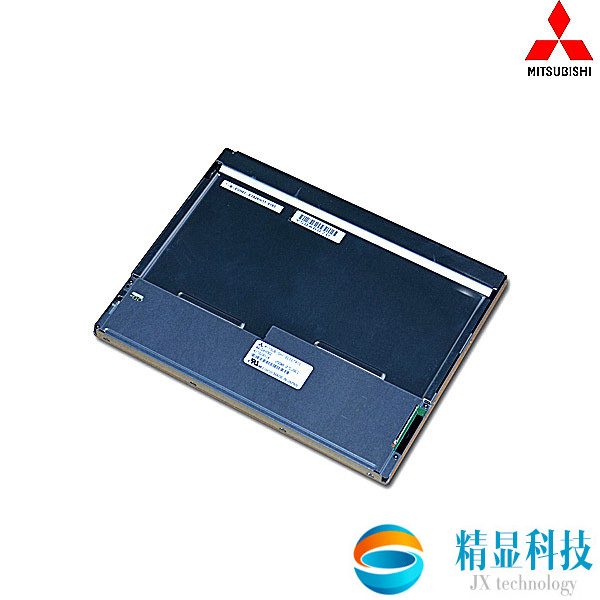

（已停產）三菱5.7寸寬溫工控屏 - AA057VF02工業液晶屏
- 品牌：三菱
- 尺寸：5.7寸
- 型號：AA057VF02
- 分辨率：640（RGB)*480（VGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：三菱5.7寸工業液晶屏AA057VF02基本信息
| 面板品牌 | MITSUBISHI |
| 面板型號 | AA057VF02 |
| 工作溫度 | -20~70°C |
| 存儲溫度 | -30~80°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-95 (%RH) |
| 當前生產狀態 | 已經停產（兼容替代產品可以咨詢在線客服） |
二：三菱5.7寸工業液晶屏AA057VF02結構特征
| 液晶屏尺寸 | 5.7英寸 |
| 點分辨率 | 640（RGB)*480（VGA） |
| 像素密度 | 141PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3(寬:高） |
| 點間距 | 0.060*0.180mm（橫*豎） |
| 像素間距 | 0.180*0.180mm（橫*豎） |
| 面板重量 | 165g（Typ.） |
| 表面處理 | Clear，Hard coating（3H） |
| 顯示區域 | 115.2×86.4mm (橫*豎) |
| 可視區域 | 119.2×90.4 mm (橫*豎) |
| 外觀尺寸 | 135.0×104.6mm (橫*豎) |
| 外觀尺寸 | 8.85±0.5 mm (厚度) |
| 觸摸屏 | 無 |
三：三菱5.7寸工業液晶屏AA057VF02光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 400cd/m2 (Typ.) |
| 對比度 | 600:1 (Typ.) (透射) |
| 顯示顏色 | 262K (6-bit) |
| 顯示色域 | 50% NTSC (CIE1931) |
| 響應時間 | 5/20(Typ.)(Tr/Td) (ms) |
| 可視角度 | 80/80/80/60 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 6點鐘 |
| 白色色度 | X:0.313;Y:0.329 |
| 白場變動 | 1.30（Max.）（5 points） |
四、三菱5.7寸工業液晶屏AA057VF02發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 光源壽命 | 60K(Min.)（小時） |
| 接口類型 | 端子 |
| 背光電路 | 含LED驅動器 |
| 背光電路 | 5.0V (Typ.) (輸入電壓) |
| 背光電路 | 750mA (Max.) (輸入電流) |
五、三菱5.7寸工業液晶屏AA057VF02信號接口
| 信號大類 | Parallel RGB |
| 信號小類 | COM(1 ch, 6-bit) |
| 面板電壓 | 3.3V (Typ.)(VCC) |
| 面板電流 | 300/400mA(Typ./Max.)(ICC) |
| 信號電壓 | 0≤VIL≤0.8V; 2.0V≤VIH≤5.5V |
| 接口類型 | 端子 |
| 接口腳距 | 0.5mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 33 pins |
