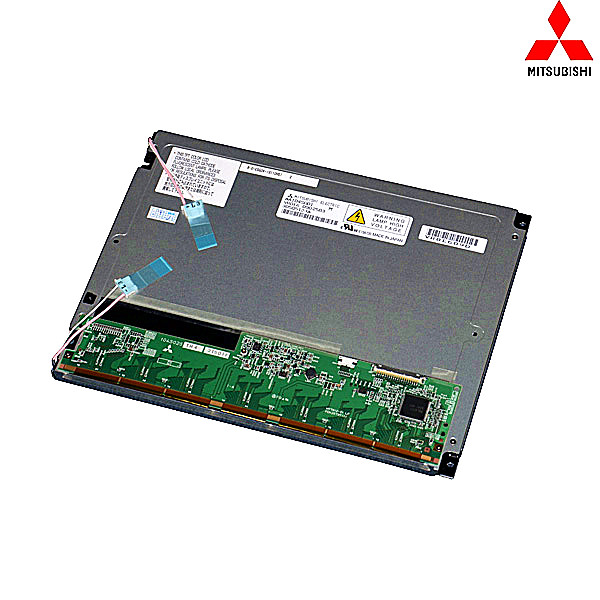

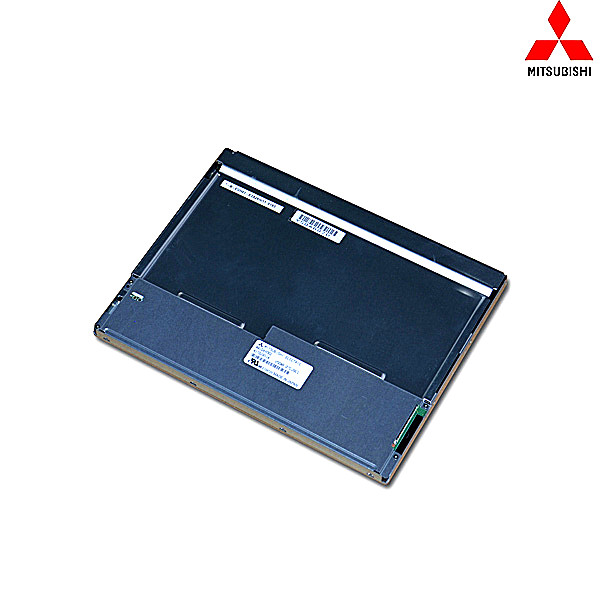

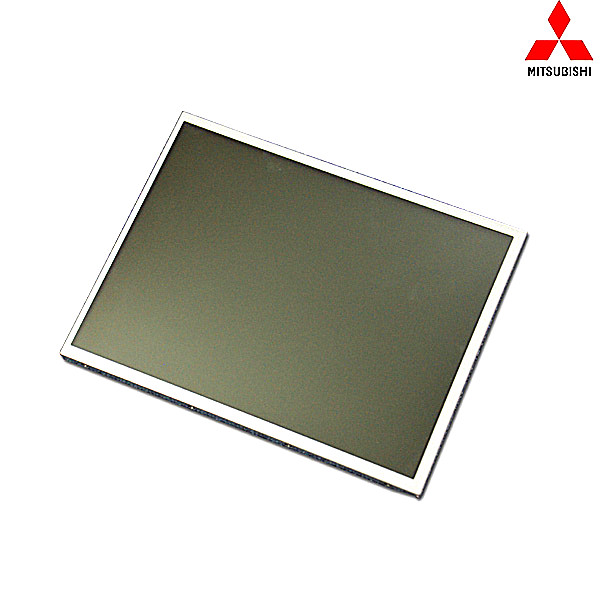

（已停產）超高亮度工業液晶屏日系高端-AA150XR01--三菱15寸
- 品牌：
- 尺寸：15
- 型號：AA150XR01
- 分辨率：1024（RGB)*768（XGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：三菱15寸工業液晶屏AA150XR01基本信息
| 面板品牌 | MITSUBISHI |
| 面板型號 | AA150XR01 |
| 型號別名 | T-55335D150J-FW-A-AAN |
| 工作溫度 | -20~70°C |
| 存儲溫度 | -20~80°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-95 (%RH) |
| 當前生產狀態 | 已停產（兼容替代型號可以咨詢在線客服） |
二：三菱15寸工業液晶屏AA150XR01結構特征
| 液晶屏尺寸 | 15英寸 |
| 點分辨率 | 1024（RGB)*768（XGA） |
| 像素密度 | 85PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3(寬:高） |
| 點間距 | 0.099*0.297mm（橫*豎） |
| 像素間距 | 0.297*0.297mm（橫*豎） |
| 面板重量 | 1.90Kgs（Typ.） |
| 表面處理 | 霧面，Hard coating（3H） |
| 顯示區域 | 304.1×228.1mm (橫*豎) |
| 可視區域 | 308.1×232.1 mm (橫*豎) |
| 外觀尺寸 | 326.0×267.0mm (橫*豎) |
| 外觀尺寸 | 20.5±0.5 mm (厚度) |
| 觸摸屏 | 無 |
三：三菱15寸工業液晶屏AA150XR01光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 150cd/m2 (Typ.) |
| 對比度 | 650:1 (Typ.) (透射) |
| 顯示顏色 | 262K /16.7M(6-bit /6-bit + Hi-FRC) |
| 顯示色域 | 50% NTSC (CIE1931) |
| 響應時間 | 6/19(Typ.)(Tr/Td) (ms) |
| 可視角度 | 70/70/50/60(Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 6點鐘 |
| 白色色度 | X:0.313;Y:0.329 |
| 白場變動 | 1.30 (Max.)(5 points) |
| 陽光下可讀 | Sunlight Readable |
四、三菱15寸工業液晶屏AA150XR01發光系統
| 燈管位置 | 側入式光源（頂部和底部） |
| 光源類型 | CCFL |
| 燈管數量 | 7 pcs |
| 燈管形狀 | 直線 |
| 光源壽命 | 50K(Min.)（小時） |
| 單燈電壓 | 620V (Typ.) |
| 單燈電流 | 3.5/6.5/7.5mA (Min./Typ./Max.) |
| 燈管頻率 | 40/70KHz (Min./Max.) |
| 燈管啟動電壓 | 1300/1500/1650V (Min.)(Ta=+25/0/-20℃) |
| 接口類型 | 端子 |
| 背光電路 | 無 |
五、三菱15寸工業液晶屏AA150XR01信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS(1 ch, 6/8-bit) |
| 面板電壓 | 3.3V (Typ.) |
| 面板電流 | 410/700mA(Typ./Max.) |
| 接口類型 | 端子 |
| 接口腳距 | 1.25mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 20 pins |
