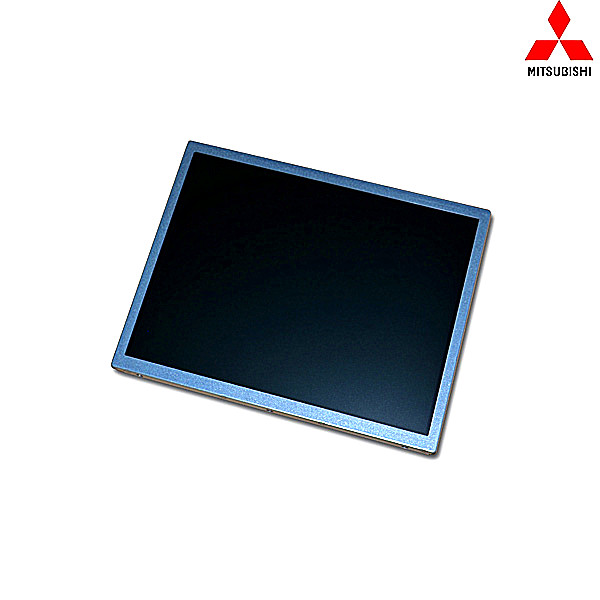

（已停產）AA170EC01日系LVDS信號接口高亮工業液晶屏--17寸
- 品牌：三菱
- 尺寸：17
- 型號：AA170EC01
- 分辨率：1280（RGB)*1024（SXGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：三菱17寸工業液晶屏AA170EC01基本信息
| 面板品牌 | MITSUBISHI |
| 面板型號 | AA170EC01 |
| 工作溫度 | -20~70°C |
| 存儲溫度 | -20~80°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-95 (%RH) |
| 當前生產狀態 | 已停產（兼容替代型號可以咨詢在線客服） |
二：三菱17寸工業液晶屏AA170EC01結構特征
| 液晶屏尺寸 | 17英寸 |
| 點分辨率 | 1280（RGB)*1024（SXGA） |
| 像素密度 | 96PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 5:4(寬:高） |
| 點間距 | 0.088*0.264mm（橫*豎） |
| 像素間距 | 0.264*0.264mm（橫*豎） |
| 面板重量 | TBD |
| 表面處理 | 霧面，Hard coating（3H） |
| 顯示區域 | 337.92×270.336mm (橫*豎) |
| 顯示區域 | 341.6×274.0 mm (橫*豎) |
| 外觀尺寸 | 358.5×296.5mm (橫*豎) |
| 外觀尺寸 | 16.9（Typ.） mm (厚度) |
| 觸摸屏 | 無 |
三：三菱17寸工業液晶屏AA170EC01光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 600cd/m2 (Typ.) |
| 對比度 | 800:1 (Typ.) (透射) |
| 顯示顏色 | 262K/16.7M(6-bit / 8-bit ) |
| 顯示色域 | 72% NTSC (CIE1931) |
| 響應時間 | 6/19(Typ.)(Tr/Td) (ms) |
| 可視角度 | 80/80/60/80(Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 6點鐘 |
| 白色色度 | X:0.313;Y:0.329 |
| 白場變動 | 1.30(Max.)( 5points) |
四、三菱17寸工業液晶屏AA170EC01發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 燈管數量 | 4 strings |
| 燈管形狀 | 4 串 |
| 光源壽命 | 100K(Typ.)（小時） |
| 燈管易換 | No |
| 單燈電壓 | 24.0/29.1V (Typ./Max.) |
| 單燈電流 | 130/140mA (Typ./Max.) |
| 燈管類型 | 端子 |
| 背光電路 | 無 |
五、三菱17寸工業液晶屏AA170EC01信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS (2 ch, 6/8-bit) |
| 面板電壓 | 3.3/5.0V (Typ.)（VCC） |
| 面板電流 | 450/300mA (Typ.)(3.3V/5.0V) |
| 接口類型 | 端子 |
| 接口腳距 | 1.0mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 30 pins |
