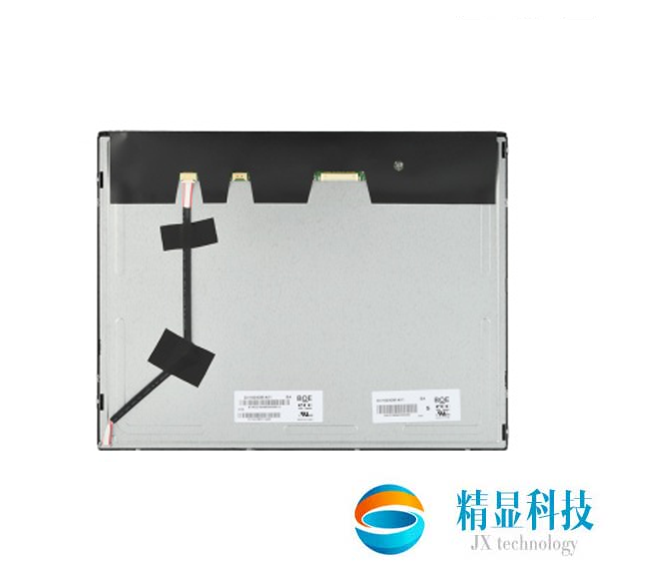

京東方15寸 RT150X0M-N10 分辨率1024*768 全視角 常黑顯示 表面霧面處理
- 品牌：京東方
- 尺寸：15寸
- 型號：RT150X0M-N10
- 分辨率：1024*768
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一、京東方液晶模組RT150X0M-N10應用特征
|
基本信息 : |
制造商 | 京東方 (BOE) | 面板型號 | RT150X0M-N10 |
| 面板尺寸 | 15英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD, 液晶模組 | |||
| 工作環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 生產情況 : | 量產中 | |||
二、京東方液晶模組RT150X0M-N10結構詳情
| 像素特征 : | 像素數量 | 1024(RGB)×768, XGA | 點間距 | 0.099×0.297 mm |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.297×0.297 mm [85PPI] | |
| 結構尺寸 : | 顯示區域 | 304.128(W)×228.096(H) mm | 可視區域 | - |
| 外觀尺寸 | 326.5(W)×253.5(H) mm | 外觀厚度 | 11.3 (Typ.) mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 4:3(W:H) | |||
| 其它特征 : | 重量 | 1.10Kgs (Typ.) | 表面處理 | 霧面 (Haze 25%)，Hard coating (3H) |
三、京東方液晶模組RT150X0M-N10光學詳情
|
基本信息 : |
面板亮度 | 1100 cd/m² (Typ.) | 對比度 | 1000：1(Typ.)(透射） |
| 可視角度 | 80/80/80/80 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
| 推薦視角 | - | 反應時間 | 8 (Typ.)(G to G) ms | |
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 16.2M (6-bit + FRC) |
| 色溫 | 6485K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、京東方液晶模組RT150X0M-N10電子詳情
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | 翻轉 (180°) |
| 功率總耗 : | 11.9/13.4W (Typ./Max.) |
五、京東方液晶模組RT150X0M-N10背光詳情
| 背光特征 : | 燈管類型 | WLED | 燈管壽命 | 50K (Min.) 小時 | |||
| 數量 | - | 位置 | 側入式光源 | ||||
| WLED驅動電氣 : | 電壓輸入 | - | 電流輸入 | - | |||
| 功率消耗 | - | ||||||
| 接口特征 : | 類型 | 端子 | 燈管驅動 | 含LED驅動器 | |||
六、京東方液晶模組RT150X0M-N10信號詳情
| 信號系統 : | LVDS (1 ch, 8-bit) | ||||||
| 信號電氣： | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 605/730mA (Typ./Max.) | |||
| 功率消耗 | 2.0/2.5W (Typ./Max.) | ||||||
| 接口特征 : | 類型 | 端子 | |||||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | |
| 廣瀨電機 | DF14-20P-1.25H | 1.25 mm | 20 pins | 1 pcs | - | ||
七、京東方液晶模組RT150X0M-N10包裝詳情
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| - | - | - |
