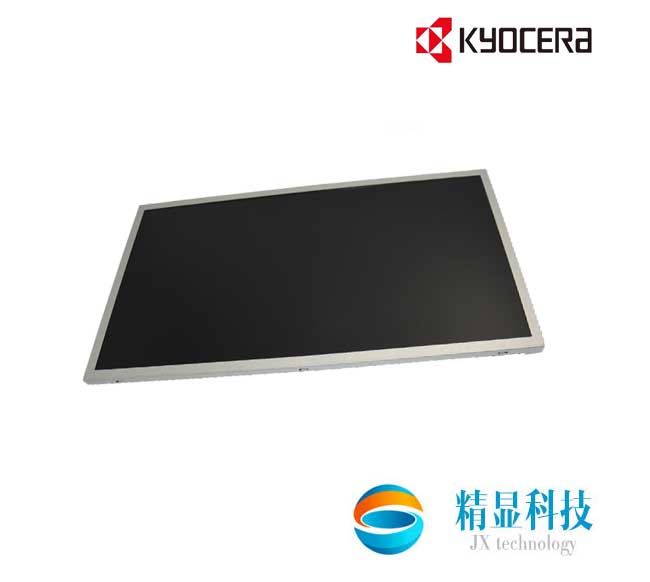

京瓷15.6寸LVDS液晶屏配觸摸屏MCG156FDLAAQNN-AN20
- 品牌：京瓷 (Kyocera)
- 尺寸：15.6英寸
- 型號：MCG156FDLAAQNN-AN20
- 分辨率：1920(RGB)×1080FHD
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：京瓷15.6寸LVDS液晶屏MCG156FDLAAQNN-AN20基本信息
| 面板品牌 | 京瓷（KYOCERA） |
| 面板型號 | MCG156FDLAAQNN-AN20 |
| 面板類型 | LTPS TFT-LCD,液晶模組 |
| 工作溫度 | -30~85°C |
| 存儲溫度 | -40~90°C |
| 產品應用 | 工業顯示 |
| 耐振動性 | 1.5G(1.47 m/s²) |
| 當前生產狀態 | 量產中 |
二：京瓷15.6寸LVDS液晶屏MCG156FDLAAQNN-AN20結構特征
| 液晶屏尺寸 | 15.6英寸 |
| 點分辨率 | 1920(RGB)×1080,FHD |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 16:9 (寬:高） |
| 點間距 | 0.05975×0.17925 mm |
| 像素間距 | 0.17925×0.17925 mm(141 PPI) |
| 外觀尺寸 | 363.8(W)×215.9(H) mm |
| 顯示尺寸 | 344.16(W)×193.59(H) mm |
| 可視尺寸 | 347.06(W)×196.49(H) mm |
| 外觀厚度 | 9.3±0.5 mm |
| 風景肖像 | 風景模式 |
| 表面處理 | 霧面 , Hard coating（3H） |
| 重量 | 1.05/1.09 Kgs（Typ./Max.） |
| 觸摸面板 | 可配套電阻、電容觸摸屏 |
三：京瓷15.6寸LVDS液晶屏MCG156FDLAAQNN-AN20光學特征
| 顯示模式 | AWV，常黑顯示，透射式 |
| 液晶屏亮度 | 450cd/m2 (Typ.) |
| 對比度 | 800:1（Typ.）（透射） |
| 顯示顏色 | 16.2M（8-bit） |
| 響應時間 | 13/12（Typ.）（Tr/Td）ms |
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 亮度均勻性 | 1.43（Max.）（9 points） |
| 白色色度 | Wx：0.319, Wy：0.329 色溫6172K |
四、京瓷15.6寸LVDS液晶屏MCG156FDLAAQNN-AN20發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 光源壽命 | 50K(Min.)（小時） |
| 接口類型 | 包含在屏信號接口中 |
| 接口電壓 | 12/18V（Typ./Max.） |
| 接口電流 | 0.8/1.0/1.2A（Min./Typ./Max.） |
| 接口腳數 | - |
五、京瓷15.6寸LVDS液晶屏MCG156FDLAAQNN-AN20信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS（2 ch,8-bit） |
| 面板電壓 | 3.3V（Typ.） |
| 面板電流 | 1.22/1.5 A（Typ./Max.） |
| 接口類型 | 端子 |
| 接口腳數 | 40 pins |
● 補充說明：以上資料僅供參考，如有某項不準確，可以聯系我們客服提供產品的規格資料，產品均以pdf規格為準。
