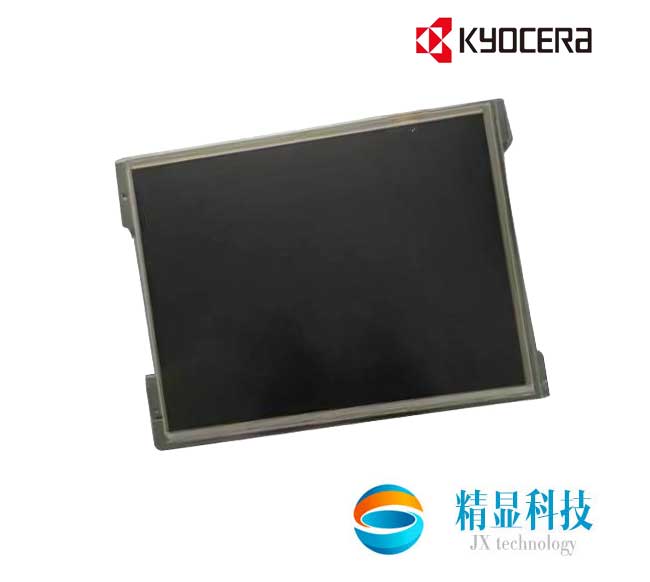

京瓷TCG121SVLPAANN-AN00工業屏 12.1寸LED背光霧面屏
- 品牌：京瓷 (Kyocera)
- 尺寸：12.1寸
- 型號：TCG121SVLPAANN-AN00
- 分辨率：800(RGB)×600 [SVGA] 82PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
| 京瓷TCG121SVLPAANN-AN00工業屏 12.1寸LED背光霧面屏 應用詳情 | |||||||
|---|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG121SVLPAANN-AN00 | |||
| 面板尺寸 | 12.1英寸 | 面板應用 | 工業 | ||||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
型號別名 | - | ||||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | |||
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | ||||
| 典型特征 | 白光LED背光、壽命大于7萬小時、表面霧面 | ||||||
| 京瓷TCG121SVLPAANN-AN00工業屏 12.1寸LED背光霧面屏 結構詳情 | |||||||
| 像素特征 | 像素?cái)?shù)量 | 800(RGB)×600, SVGA | 點間距 | 0.1025×0.3075 mm (H×V) | |||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.3075×0.3075 mm (H×V) [82PPI] | ||||
| 結構尺寸 | 顯示區域 | 246×184.5 mm (H×V) | 可視區域 | 249.0×187.5 mm (H×V) | |||
| 外觀尺寸 | 278.3×207.5 mm (H×V) | 外觀厚度 | 6.8/10.0 (Typ./Max.) mm | ||||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | |||
| 寬高比 | 4:3 (H:V) | 外觀形狀 | - | ||||
| 安裝孔位 | Face mounting holes (4-Φ3.4, 3-R1.7) on left, right slugs | ||||||
| 其它特征 | 重量 | 645g | 表面處理 | 霧面 | |||
| 京瓷TCG121SVLPAANN-AN00工業屏 12.1寸LED背光霧面屏 光學詳情 | |||||||
| 基本信息 | 面板亮度 | 500 cd/m² (Typ.) | 對比度 | 1000:1 (Typ.) (透射) | |||
| 可視角度 | 80/80/80/80 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | ||||
| 最佳角度 | - | 反應時間 | 4/22 (Typ.)(Tr/Td) (ms) | ||||
| 色彩性能 |
白色色度
|
Wx:0.295; Wy:0.315 | 亮度變動 | - | |||
| 色溫 | 7778K | 顯示顏色 | 16.2M (6-bit + FRC) | ||||
| 1931色域 | NTSC比值 | 51% | sRGB覆蓋率 | 71% | |||
| Adobe RGB覆蓋率 | 53% |
DCI-P3覆蓋率
|
53% | ||||
| Rec.2020覆蓋率 | 38% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 京瓷TCG121SVLPAANN-AN00工業屏 12.1寸LED背光霧面屏 電子詳情 | |||||||
| 工作頻率 | 60Hz | ||||||
| 翻轉掃描 | No | ||||||
| 京瓷TCG121SVLPAANN-AN00工業屏 12.1寸LED背光霧面屏 背光詳情 | |||||||
| 背光特征 | 燈管類型 | WLED | 燈管形狀 | 3串 | |||
| 燈管壽命 | 70K (Typ.) 小時 | 數量 | 7S3P | ||||
| 接口特征 | 類型 | 包含在屏信號接口中 | 燈管驅動 | 無 | |||
| 驅動電氣 | 電壓輸入 | 21.0/24.7V (Typ./Max.) | 電流輸入 | 60mA (Typ.) | |||
| 京瓷TCG121SVLPAANN-AN00工業屏 12.1寸LED背光霧面屏 信號詳情 | |||||||
| 信號系統 | LVDS (1 ch, 8-bit) | ||||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 280/340mA (Typ./Max.) | |||
| 接口特征 | 類型 | 端子 |
位置
|
- | |||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | 接口定義 | |
| 航空電子 | FI-X30SSLA-HF | 1.0 mm | 30 pins | 1 pcs | LVDS-30P1C8B-274A | ||
