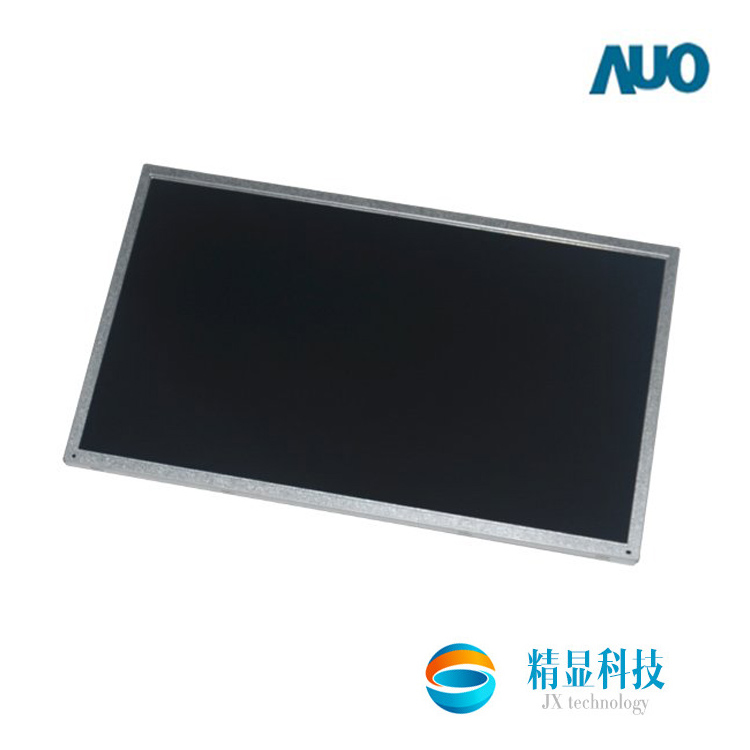

友達27寸醫療液晶模組G270QAN01.0-27寸2K醫療屏
- 品牌：友達
- 尺寸：27寸
- 型號：G270QAN01.0
- 分辨率：2560(RGB)×1440
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
|
基本信息： |
品牌 |
型號 |
屏幕類型 |
其它名稱 |
|
友達 |
G270QAN01.0 |
a-Si TFT-LCD , 液晶模組 |
- |
|
|
額定： |
RoHS |
工作溫度 |
存儲溫度 |
抗振能力 |
|
RoHS |
0 ~ 50 °C |
-20 ~ 60 °C |
- |
|
|
適用于： |
工業 |
|||
|
典型特征： |
DCI-P3，Adobe RGB,Srgb,白光LED背光，表面霧面，端子倒裝 |
|||
二、友達27寸醫療液晶模組G270QAN01.0結構特征
|
屏幕尺寸： |
27吋 |
|||
|
像素特征： |
分辨率 |
像素配置 |
點間距(mm) |
像素間距(mm) |
|
2560(RGB)×1440 , Quad-HD |
RGB垂直條狀 |
0.0777×0.2331 (H×V) |
0.2331×0.2331 (H×V) |
|
|
結構尺寸： |
顯示尺寸(mm) |
可視尺寸(mm) |
外觀尺寸(mm) |
外觀厚度(mm) |
|
596.74(H) × 335.66(V) |
601.6(H) × 340.15(V) |
630(H) × 368.2(V) |
- |
|
|
外觀特征： |
物理形狀 |
寬高比 |
風景肖像 |
外觀樣式 |
|
平面矩形 |
16:9(H:V) |
風景模式 |
- |
|
|
安裝孔位： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其他參數： |
重量 |
表面處理 |
||
|
3.15W (Typ.) |
霧面 |
|||
三、友達27寸醫療液晶模組G270QAN01.0光學特征
|
基本信息： |
面板亮度 |
可視角度 (L/R/U/D) |
反應時間 (ms) |
|
350 cd/m² (Typ.) |
89/89/89/89 (Typ.)(CR≥10) |
8/8 (Typ.)(Tr/Td) |
|
|
推薦視角 |
工作模式 |
對比度 |
|
|
全視角 |
AHVA，常黑顯示，透射式 |
1000 : 1 (Typ.) (透射) |
|
|
顯示顏色： |
色溫 |
顯示顏色 |
白色色度 |
|
6485K |
16.7M (8-bit ) |
X:0.313; Y:0.329 |
|
|
1931色域： |
NTSC比值 |
sRGB覆蓋率 |
Adobe RGB覆蓋率 |
|
106% |
100% |
79% |
|
|
DCI-P3覆蓋率 |
Rec.2020覆蓋率 |
色域說明 |
|
|
95% |
79% |
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
|
|
白場變動： |
1.25/1.33 (Typ./Max.)(9 points) |
||
四、友達27寸醫療液晶模組G270QAN01.0電子特征
|
刷新頻率： |
60Hz |
|
翻轉掃描： |
No |
|
功率總耗： |
31.5W (Typ.) |
五、友達27寸醫療液晶模組G270QAN01.0信號詳情
|
信號電氣： |
輸入電流 |
1.1/1.32A (Typ./Max.) |
輸入電壓 |
5.0V (Typ.) |
||
|
功率消耗 |
5.5/6.6W (Typ./Max.) |
信號接口 |
LVDS (2 ch, 8-bit) |
|||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
||
|
信號詳情： |
品牌 |
型號 |
腳距 |
腳數 |
數量 |
腳定義 |
|
航空電子 |
FI-RE51S-HF |
0.5mm |
51pins |
1 pcs |
- |
|
六、友達27寸醫療液晶模組G270QAN01.0發光詳情
|
燈管特征： |
燈管類型 |
WLED |
數量 |
4 strings |
位置 |
側入式光源 |
||
|
可換性 |
- |
燈管形狀 |
4串 |
燈管壽命 |
30K(Min.) (Hours) |
|||
|
燈管電氣： |
電壓供應 |
54/61.2V (Typ./Max.) |
電流供應 |
108/120mA (Typ./Max.) |
||||
|
功耗 |
26/29.4W (Typ./Max.) |
|||||||
|
接口特征： |
位置 |
背面 |
類型 |
端子 |
||||
|
接口詳情 : |
品牌 |
型號 |
腳距 |
腳數 |
腳距 |
腳定義 |
||
|
恩得利 |
3707K-S06N-21R |
1.0mm |
6pins |
1.0mm |
BLE-6PINS-CCAACC |
|||
|
燈管驅動 |
無 |
|||||||
七、友達27寸醫療液晶模組G270QAN01.0包裝詳情
|
包裝箱： |
數量 |
重量 |
包裝箱尺寸 |
|
8pcs/箱 |
28.6 Kgs |
735×258×480 mm (L×W×H) |
