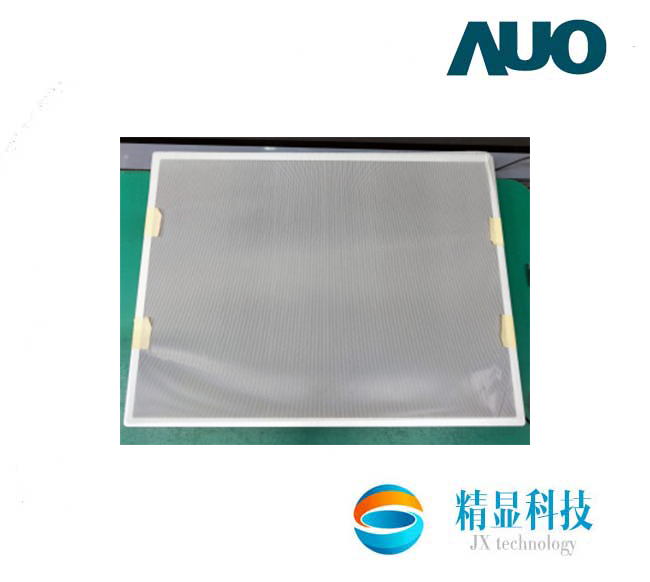

G213QAN02.0友達21.3寸LVDS信號接口工業液晶屏全視角
- 品牌：友達
- 尺寸：21.3寸
- 型號：G213QAN02.0
- 分辨率：1536*2048
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一、友達液晶模組G213QAN02.0應用特征
|
基本信息 : |
制造商 | 友達 (AUO) | 面板型號 | G213QAN02.0 |
| 面板尺寸 | 21.3英寸 | 面板應用 | 醫療影像 | |
| 面板類型 | a-Si TFT-LCD, 液晶模組 | |||
| 工作環境 : | 工作溫度 | 0 ~ 60 ℃ | 存儲溫度 | -20 ~ 60℃ |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 生產情況 : | 量產中 | |||
二、友達液晶模組G213QAN02.0結構詳情
| 像素特征 : | 像素數量 | 1536(RGB)×2048, QXGA | 點間距 | 0.0705×0.2115 mm |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.2115×0.2115 mm [120PPI] | |
| 結構尺寸 : | 顯示區域 | 324.864(W)×433.152(H) mm | 可視區域 | 327.66(W)×435.95(H) mm |
| 外觀尺寸 | 336(W)×453.1(H) mm | 外觀厚度 | 18/18.4 (Typ./Max.) mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 肖像模式 |
| 寬高比 | 3:4 | |||
| 其它特征 : | 重量 | 2.66Kgs (Typ.) | 表面處理 | 霧面，Hard coating (3H) |
三、友達液晶模組G213QAN02.0光學詳情
|
基本信息 : |
面板亮度 | 1000 cd/m² (Typ.) | 對比度 | 1800：1(Typ.)(透射） |
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | AHVA，常黑顯示，透射式 | |
| 推薦視角 | 全視角 | 反應時間 | 20 (Typ.)(G to G) ms | |
| 色彩性能 : | 白色色度 | Wx:0.299; Wy:0.315 | 顯示顏色 | 1.07B (10-bit) |
| 色溫 | 7502K | 亮度均勻性 | 1.25 (Max.)(9 points) |
四、友達液晶模組G213QAN02.0電子詳情
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率總耗 : | 50.18W (Max.) |
五、友達液晶模組G213QAN02.0背光詳情
| 背光特征 : | 燈管類型 | WLED | 燈管壽命 | 50K (Min.) 小時 | |||
| 數量 | - | 位置 | 側入式光源 | ||||
| WLED驅動電氣 : | 電壓輸入 | 24±2.4V | 電流輸入 | 1.55/1.64A (Typ./Max.) | |||
| 功率消耗 | 35.33/37.22W (Typ./Max.) | ||||||
| 接口特征 : | 類型 | 端子 | 燈管驅動 | - | |||
六、友達液晶模組G213QAN02.0信號詳情
| 信號系統 : | LVDS (4 ch, 10-bit) | ||||||
| 信號電氣： | 電壓輸入 | 12.0V (Typ.) | 電流輸入 | 0.9/1.08A (Typ./Max.) | |||
| 功率消耗 | 10.8/12.96W (Typ./Max.) | ||||||
| 接口特征 : | 類型 | 端子 | |||||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | |
| 廣瀨電機 | FX15S-41S-0.5SH | 0.5 mm | 2 pcs | 41 pins | - | ||
七、友達液晶模組G213QAN02.0包裝詳情
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| 1 | 20.50 | 740×570×255 |
