12864液晶串行顯示

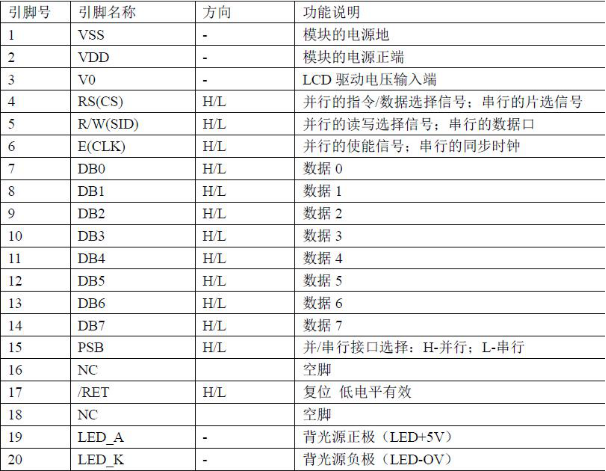

這一篇只是簡單的介紹了 12864液晶 串行顯示一些文字不能顯示圖片，先看一下 12864 的引腳。


     從上面的引腳說明我們可以看出，如果要想串行顯示只需要將 4、5、6 引腳接到單片機就行了，同時還需要將 1、15、20 引腳接地，17、19 引腳接電源，注意 17 號引腳所說的低電平有效，并不是將 17 號引腳接地復位功能就可以使用了，而是需要軟件置低，為了節省 IO 口要將 17 號引腳置高，置高說明 17 號引腳復位功能不使用。 3 號引腳接一 10k可調變阻以調節12864液晶 的 亮 度 。

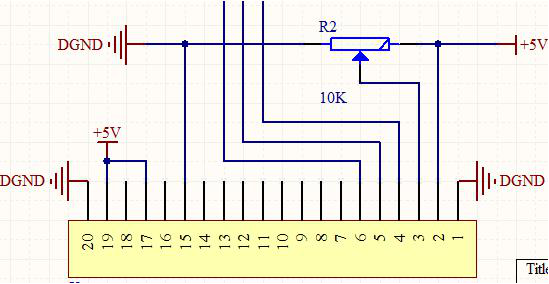

具 體 接 法 可 參 考 下 圖 ：



以下是程序：

/********************************************************************

串行12864液晶顯示

*引腳說明：

CS P1.0

SID P1.1

SCLK P1.2

PSB P1.3

RST P1.4

Ps：因?yàn)镻SB和RST我們已經在電路中連接好了，所以這兩個引腳沒有使用 *********************************************************************** /

#include <msp430g2553.h>

#define uchar unsigned char

#define uint unsigned int

/********************************************************************

* 名稱 : delay()

* 功能 : 延時,延時時間為 100us * t。這是通過軟件延時，有一定誤差。

* 輸入 : t

* 輸出 : 無

***********************************************************************

/

void delay(unsigned int t)

{

unsigned int i,j;


for(i=0; i<t; i++)

for(j=0; j<10; j++);

}

/********************************************************************

* 名稱 : sendbyte()

* 功能 : 按照液晶的串口通信協議，發送數據

* 輸入 : zdata

* 輸出 : 無

***********************************************************************

/

void sendbyte(unsigned char zdata)

{

unsigned int i; for(i=0; i<8; i++)

{

if((zdata << i) & 0x80)

{

P1OUT |= BIT1; //SID = 1;

}

else

{

P1OUT &= ~BIT1;//SID = 0;

}

P1OUT &= ~BIT2;//SCLK = 0; P1OUT |= BIT2;//SCLK = 1;

}

}

/********************************************************************

* 名稱 : write_com()

* 功能 : 寫串口指令

* 輸入 : cmdcode

* 輸出 : 無

**********************************************************************/

void write_com(unsigned char cmdcode)

{

P1OUT |= BIT0;//CS = 1;

sendbyte(0xf8); //告訴12864接下來傳送指令 sendbyte(cmdcode & 0xf0); sendbyte((cmdcode << 4) & 0xf0);

delay(2);

}


/********************************************************************

* 名稱 : write_data()

* 功能 : 寫串口指令

* 輸入 : cmdcode

* 輸出 : 無

***********************************************************************

/

void write_data(unsigned char Dispdata)

{

P1OUT |= BIT0;//CS = 1;

sendbyte(0xfa); //告訴12864接下來傳送數據 sendbyte(Dispdata & 0xf0); sendbyte((Dispdata << 4) & 0xf0); delay(2);

}

/********************************************************************

* 名稱 : lcdinit()

* 功能 : 初始化函數

* 輸入 : cmdcode

* 輸出 : 無

***********************************************************************

/

void lcdinit()

{

/* P1OUT &= ~BIT4;//RST = 0; delay(100);

P1OUT |= BIT4;//RST = 1; 這一部分是LCD復位功能，我們已經將復位引腳置高，所以復位功能不能使用了，如果要使用復位功能就將其接到單片機IO口再加上這段函數就行*/

delay(20000);

write_com(0x30); //基本指令操作

delay(50);

write_com(0x0c); //顯示開 關閉光標

delay(50);

}

/********************************************************************

* 名稱 : hzkdis()

* 功能 : 顯示字符串

* 輸入 : *s

* 輸出 : 無

***********************************************************************

/


void hzkdis( char *s)

{

while(*s > 0)

{

write_data(*s);

s++;

delay(50);

}

}

/********************************************************************

* 名稱 : Test()

* 功能 : 顯示子函數

* 輸入 : 無

* 輸出 : 無

***********************************************************************

/

void Test()

{

write_com(0x03); //地址歸為 delay(50);

write_com(0x81); //顯示第一行hzkdis("二院科協");

write_com(0x91); //顯示第二行hzkdis("劉渠");

}



/********************************************************************

* 名稱 : Main()

* 功能 : 主函數

* 輸入 : 無

* 輸出 : 無

***********************************************************************

/

void main()

{

P1DIR |= BIT0 + BIT1 + BIT2 +BIT3 + BIT4; WDTCTL = WDTPW + WDTHOLD; //關閉看門狗

/*  P1OUT &= ~BIT3;  PSB = 0; 串并行選擇，如果要使用并行方式，只要置高

就行，我們已將PSB接地選擇了串行這句可以不要*/

delay(1);

lcdinit();

delay(10);


while(1)

{

Test();

delay(5000);

}

}




12864 程序的詳細分析：

void sendbyte(unsigned char zdata)

{

unsigned int i;

for(i=0; i<8; i++)

{

if((zdata << i) & 0x80)

{

P1OUT |= BIT1; //SID = 1;

}

else

{

P1OUT &= ~BIT1;//SID = 0;

}

P1OUT &= ~BIT2;//SCLK = 0;

P1OUT |= BIT2;//SCLK = 1;

}

}

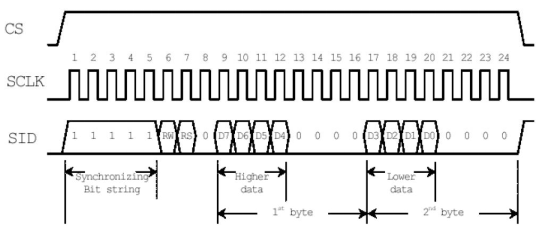

這個函數的功能就是按照12864傳送數據的時序圖將數據一位一位的傳送給12864，這

部 分 程 序 需 要 參 照 12864 的 時 序 圖 來



if((zdata << i) & 0x80) 這是在判斷傳送過來的數據 zdata 的每一位數據是 0

還是 1， 假設 zadata 是 10101111 來分析一下， 那么就是 zdata 先左進 0 還是

10101111 不變，然后與 0x80 進行“與”運算，0x80 就是 10000000， 10101111

&  10000000

————

10000000

“與”完之后為 1000000，為非 0，所以 P1OUT 輸出 1，然后 i++等于 1；zdata

左進 1 為 01011110；再與 0x80 進行“與”運算，結果為 00000000，所以 P1OUT 輸

出為 0；與 0x80 進行“與”運算，因?yàn)?0x80 只有第一位是 1,其他都是 0，所以這樣就

可以不改變 zdata 的第一位數據而使其他位為 0，如果 zdata 第一位為 1“與”后結果

就是非零，就輸出 1，反之相反。

void write_com(unsigned char cmdcode)

{

P1OUT |= BIT0;//CS = 1;

sendbyte(0xf8); //告訴12864接下來傳送指令 sendbyte(cmdcode & 0xf0); sendbyte((cmdcode << 4) & 0xf0); delay(2);

}

傳送指令的函數，P1OUT |= BIT0; 先使片選信號為高，接下來才能開始傳送數據，

sendbyte(0xf8);0xf8可以從12864的使用手冊中查出來他是告訴12864接下來傳送的

是指令。然后把數據分兩次傳送過去。


Ps:本程序所使用單片機為 MSP430.
