LCD字模的顯示程序是怎樣的？

文章出處：原創 人氣：發表時間：2017-03-28

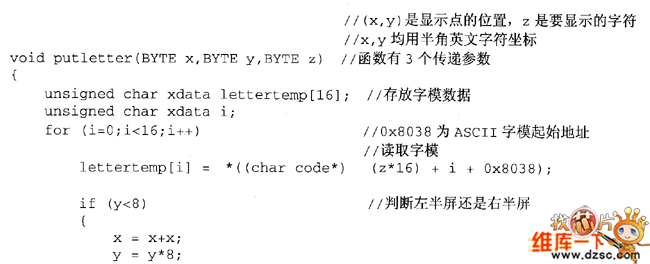

在系統中顯示部分的子程序和字模數據結構互相的關聯，在這里，我將ASCII字符的顯示子程序和單獨的顯示漢字字模的子程序列了出來，我們根據這兩個子程序，也是可以看出來顯示部分的顯示程序的實現原理。

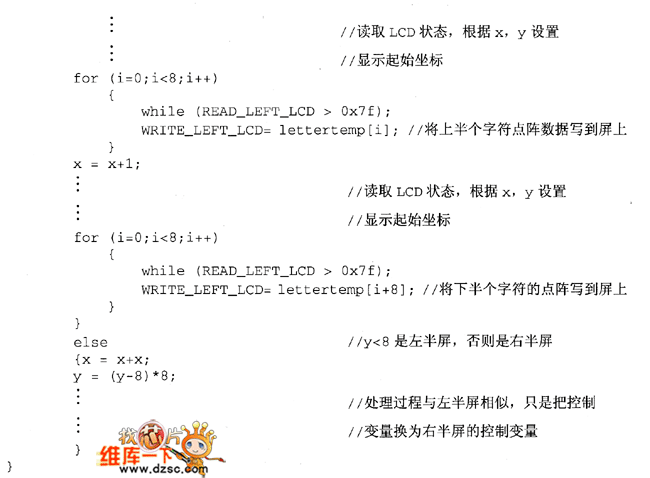

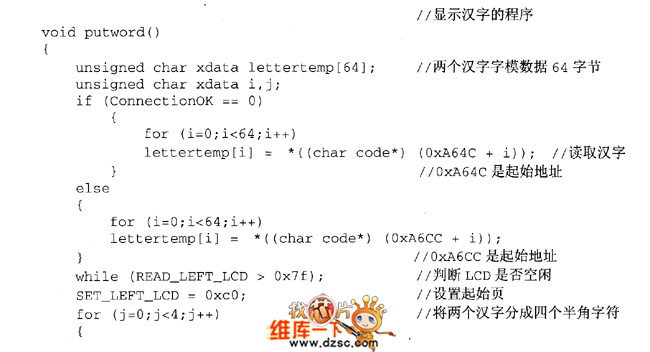

在這一個子程序之中，x所指的是漢字行，只能夠是0～3一共4行；y所指的是半角的字符列，只能夠是0～15一共16列，因而可以在屏幕的任何一個半角字符位置上面顯示出一個ASCII半角字符。在處理漢字的時候是將漢字當作成兩個半角字符來處理的，顯示的時候?qū)⒁粋€(gè)漢字分為左上、左下、右上、右下4個部分的順序顯示出來的，從下列的顯示漢字字模子程序之中就可以看出這一點了。

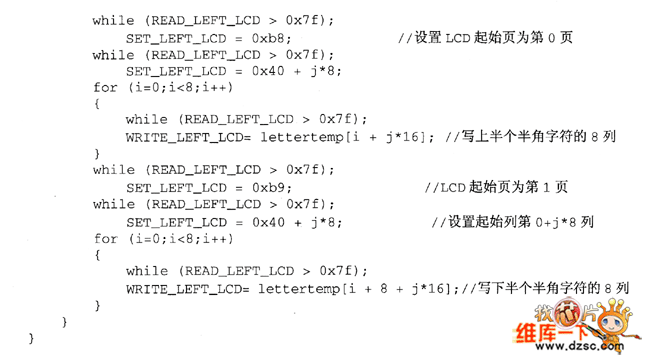

從程序之中可以看出來，當j=0的時候?qū)懙氖堑诠€(gè)漢字的左上以及左下，然后在j的循環過程之中依次顯示的是第一個漢字的右上、右下，第二個漢字的左上、左下，第二個漢字的右上、右下。實際上LCD的起始頁，表示的是起始顯示的8行，也就是表示的一個半角字符的上半個部分。這就是顯示部分漢字的一個顯示過程。
