觸摸液晶屏的基本工作原理是什么？
文章出處：精顯科技 人氣：發表時間：2016-10-11

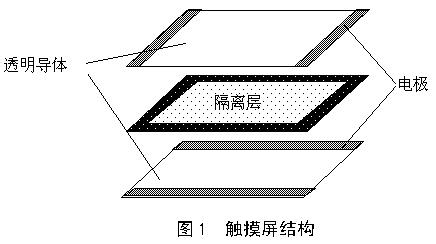

通常觸摸液晶屏的工作部分一般是由三個部分組成的，看圖1所示：有兩層透明的阻性導體層，兩層導體之間的隔離層和電極。阻性導體層一般是選用阻性材料，比如銦錫氧化物涂在襯底而形成，上層襯底使用塑料，下層襯底使用玻璃。隔離層是粘性絕緣液體材料，比如聚脂薄膜。電極選用的導電性能極好的材料構成的，其導電性能大約是ITO的1000倍。

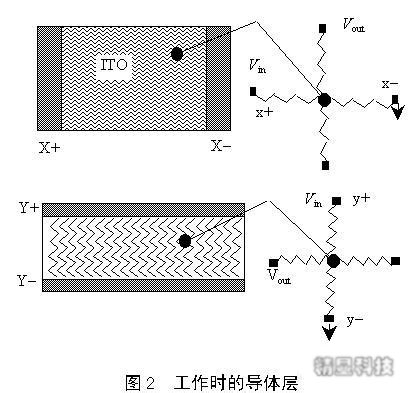

觸摸液晶顯示屏在工作的時候，上下的導體層相當于電阻網絡，看圖2所示。當某一層的電極加上電壓的時候，會在這個網絡上形成電壓梯度。假如有外力使得上下兩層在某一個點接觸，則在電極未加電壓的另外一層可以測得接觸點上的電壓，從而得知接觸點上的坐標。如果在頂層的電極加上電壓，則頂層導體層上會形成電壓梯度，如果有外力使得上下兩層在某一個點接觸，在底層就可以測出接觸點處的電壓，再依據該電壓與電極之間的距離關系，知道這里的X坐標。然后把電壓切換到底層電極上，并且在頂層測量接觸點處的電壓，從而知道Y坐標。
