12864顯示漢字程序
文章出處：未知 人氣：發表時間：2018-07-09
lcd12864基本特性：
（1）、低電源電壓（VDD：+3.0--+5.5V）
（2）、顯示分辨率：128&TImes;64點
（3）、內置漢字字庫，提供8192個16×16點陣漢字（簡繁體可選）
（4）、內置128個16×8點陣字符
（5）、顯示方式：STN、半透、正顯
（6）、驅動方式：1/32DUTY，1/5BIAS
（7）、視角方向：6點
（8）、背光方式：側部高亮白色LED，功耗僅為普通LED的1/5—1/10
（9）、通訊方式：串行、并口可選
（10）、內置DC-DC轉換電路，無需外加負壓
（11）、無需片選信號，簡化軟件設計
（13）、工作溫度：0℃-+55℃，存儲溫度：-20℃-+60℃

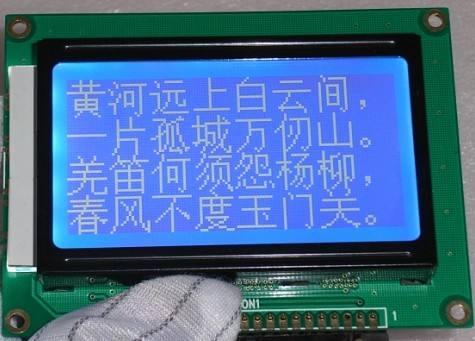

lcd12864顯示漢字程序
#include《reg52.h》
#define uchar unsigned char
#define uint unsigned int
#define DataPort P3
#define N 800 sbit E=P2^0;
sbit RW=P2^1;
sbit RS=P2^2;
sbit PSB=P2^3;
int num;
uint i=0;
uint l=0;
uint b;
uchar a［］
uchar d［］={0x98，0x90，0x88，0x80};
/**************延時1ms*count*****************/
void delay（int count）
{int x，y;
for（x=0;x《count;x++）
for（y=0;y《120;y++）;
}
/**************延時1us***********************/
/*void delayuS（uchar buf）
{
while（buf--）;
}*/
/***********忙檢測********************/
void Busy（）
{
DataPort=0xFF;
RS=0;
RW=1;
while（1）
{
E=1;
if（P0^7==0）break;
}
E=0;
}
/***********寫指令子程序****************/
void Write_Com（uchar command）
{
Busy（）;//檢測忙標志位
RS=0;
RW=0;
DataPort=command;//寫入指令
E=1;
delay（1）;
E=0;
}
/***********寫數據子程序***************/
void Write_Data（uchar Data）
{
Busy（）;
RS=1;
RW=0;
DataPort=Data;
E=1;
delay（1）;
E=0;
}
/***********LCD初始化*******************/
void Init_LCD（void）
{
PSB=0;
delay（1）;
PSB=1;
//將PSB置1，通信方式為8位數據并口delay（1）;
Write_Com（0x30）;//30H--基本指令操作
Write_Com（0x0c）;//開顯示，關光標，不閃爍。
Write_Com（0x01）;//清除顯示
Write_Com（0x02）;
Write_Com（0x06）;//指定在資料寫入或讀取時，光標的移動方向，DDRAM的
地址計數器（AC）加1。
Write_Com（0x04）;//顯示狀態全關
}
/*****************清屏***********************/
void Clear_LCD（void）
{
Write_Com（0x01）;
Write_Com（0x34）;
Write_Com（0x30）;
}
/******************讀地址*************************************/
/*void Read_Add（void）
{
//uchar add=0;DataPort=0xFF;RS=0;RW=1;Busy（）;
add=（DataPort|0x10）&0xbf;
//return（add）;
}*///讀地址失敗
/*****************判斷行*******************/
/*void Line_Num（uchar k）
{
//uint l;
if（k》=128&&k《=135）l=1;
if（k》135&&k《=143）l=3;
if（k》143&&k《=151）l=2;
if（k》151&&k《=159）l=4;
}*/
/*******************逐行顯示***************************************/
void Display_Line（uchar x）
{
uchar c=0;
c=x-0x1;//本函數說明，函數內部的計算公式一定要處在函數的首行
if（i==0）Write_Com（x）;
if（i==2*（0x87-c））Write_Com（0x90）;
if（i==2*（0x97-c））Write_Com（0x98）;
if（i==2*（0x8f-c））Write_Com（0x88）;
}
/*void Scan_Line（void）
{
if（i==14）Write_Com（0x90）;
if（i==30）Write_Com（0x88）;
if（i==45）Write_Com（0x98）;
}*/
void Show_Chiese（）
{
EA=0;
b=sizeof（a）;
num=b;
for（l=0;l《4;l++）
{
for（i=0;i《num;i++）
{
Display_Line（d［l］）;
Write_Data（a［i］）;
}delay（N）;//EA=1;}
EA=1;
TH0=0x06;
TL0=0x06;
Clear_LCD（）;
delay（500）;
}
void main（void）
{
TMOD=0x01;
///選擇定時器模式
TR0=1;
//開中斷，并允許T0中斷ET0=1;
EA=1;
//總開關Init_LCD（）;
Clear_LCD（）;
while（1）;
{
};
}
void t0（void）interrupt 1 using 0
{
//delay（100）;
Show_Chiese（）;
//EA=0;
