在我們常用的人機交互顯示界面中，除了數碼管、LED，有一種12864液晶屏用的比較多。12864表示其橫向可以顯示128個點，縱向可以顯示64個點。我們常用的12864液晶模塊中有帶字庫的，也有不帶字庫的，其控制芯片也有很多種，如KS0108、T6963C，ST7920等等。本產品是以ST7920為主控芯片的12864液晶屏的一種。



1.lcd12864基本資料



常見的12864LCD使用的控制芯片是ST7920。ST7920一般和ST7921（列驅動芯片）配合使用，做成顯示2行每行16個漢字的顯示屏25632LCD，或者是做成4行每行8個漢字的顯示屏12864LCD。12864液晶模塊中有帶字庫可以顯示字母、數字符號、中文字型及圖形，具有繪圖及文字畫面混合顯示功能。提供三種控制接口，分別是8位微處理器接口，4位微處理器接口及串行接口。所有的功能，包含顯示RAM，字型產生器，都包含在一個芯片里面，只要一個最小的微處理系統，就可以方便操作模塊。內置2M-位中文字型ROM（CGROM）總共提供8192個中文字型（16x16點陣），16K-位半寬字型ROM（HCGROM）總共提供126個符號字型（16x8點陣），64 x 16-位字型產生RAM（CGRAM），另外繪圖顯示畫面提供一個64x256點的繪圖區域（GDRAM），可以和文字畫面混和顯示。提供多功能指令：畫面清除（Display clear）、光標歸位（Return home）、顯示打開/關閉（Display on/off）、光標顯示/隱藏（Cursor on/off）、顯示字符閃爍（Display character blink）、光標移位（Cursor shift）顯示移位（Display shift）、垂直畫面旋轉（VerTIcal line scroll）、反白顯示（By_line reverse display）、待命模式（Standby mode）。



2.lcd12864主要參數



1、工作電壓（VDD）：3.3或5.5V（只支持一種電壓）



2、邏輯電平：2.7～5.5V



3、LCD驅動電壓（Vo）：0～7V



4、工作溫度（TOP）：0～55℃（常溫）/-20～70℃（寬溫）



保存溫度（TST）：-10～65℃（常溫）/-30～80℃（寬溫）



3.lcd12864引腳功能

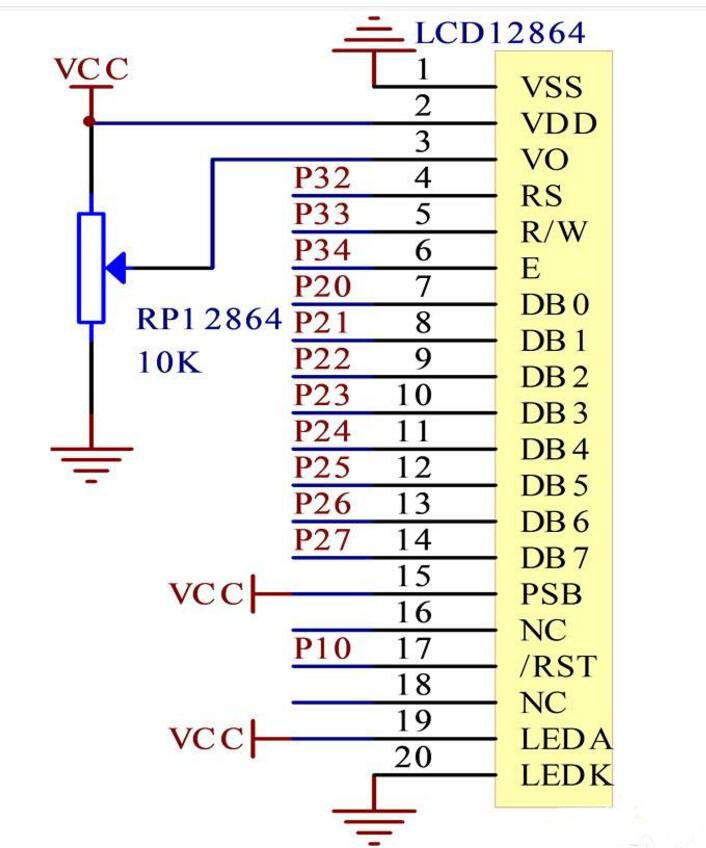

lcd12864引腳圖



常見ST7920主控的LCD12864引腳定義如下：



1 VSS-模塊的電源地



2 VDD-模塊的電源正端



3 V0-LCD驅動電壓輸入端



4 RS（CS）H/L并行的指令/數據選擇信號；串行的片選信號



5 R/W（SID）H/L并行的讀寫選擇信號；串行的數據口



6 E（CLK）H/L并行的使能信號；串行的同步時鐘



7 DB0 H/L數據0



8 DB1 H/L數據1



9 DB2 H/L數據2



10 DB3 H/L數據3



11 DB4 H/L數據4



12 DB5 H/L數據5



13 DB6 H/L數據6



14 DB7 H/L數據7



15 PSB H/L并/串行接口選擇：H-并行；L-串行



16 NC空腳



17/RET H/L復位低電平有效



18 NC空腳



19 LED_A（LED+5V）背光源正極



20 LED_K（LED-OV）背光源和負極
