液晶屏功能增強-電加熱邦定-絲網電磁屏蔽-陽光
液晶顯示屏在各行業領域的應用已經十分廣泛,在人機視覺交流的方式中液晶顯示屏具有不可取代的重要地位。所有的設備通過液晶顯示屏展現其文字圖像信息。顯示技術從單一的模擬、數字化已經發展為現在的多功能圖形圖像化,液晶顯示窗口在信息交流中起著重要的作用。
目前液晶顯示高端應用領域對液晶顯示屏的戶外陽光下可視性能、高低溫性能、抗振動和抗沖擊性能、寬頻段屏蔽性能、防潮和防鹽霧性能等都有特殊要求,只有特定性能滿足要求,才能在惡劣環境下完全適應并正常工作。應用于工業方面的顯示器,除上述性能外,還在耐用性、成本、重量、功耗、分辨率等方面提出了更嚴苛的要求。如高端機載工控加固液晶顯示器在完整的壽命期內一般要經歷運輸、貯存和飛行等階段,將遇到嚴峻考驗,如溫度、濕度、低氣壓、振動、沖擊、加速度、鹽霧霉菌等一系列自然和誘發環境,檢驗液晶顯示器的整體結構和超標準高性能,直接決定了加固液晶屏最終能否正常工作。
為實現液晶屏各項功能增強,可以應用以下技術結構方案:
(1)低溫啟動電加熱邦定技術方案:通過電加熱功能,實現液晶屏的低溫啟動、防霜除霧、避免顯示拖 尾現象等技術功能。
(2)絲網電磁屏蔽技術方案:采用電磁屏蔽絲網屏蔽玻璃產品,確保防信息泄漏、防電磁波干擾等功能, 可以滿足GJB 151A 技術要求。
(3)陽光下可視邦定技術方案:LCD液晶屏加載低反射邦定技術后全面實現陽光下可視、抗震動抗沖擊、 耐壓散熱等技術功能。
1 邦定技術的應用
傳統的技術解決方案中存在較多問題,比如實現液晶屏陽光下可視功能,行業通常采用增亮方式,而增亮方式存在很多問題:增加了許多輔件,大尺寸屏需要考慮冷卻循環等問題,降低了整機的可靠性;裝配上較 為復雜,容易造成次品廢品;整機抗沖擊、抗振動的能 力大幅下降;老化速度加速上升,整機使用壽命大為縮短。而液晶屏陽光下可視功能選用最先進的液晶屏物理光學增強邦定(Bonding)技術方案,僅增加一定的厚度,不增加任何能耗,就可有效實現液晶屏陽光下清晰可讀,且對使用者的眼睛不產生強光刺激。
陽光下可視邦定技術比傳統的改背光增加背光亮度的技術方式更優越,它不改變液晶屏的任何結構,只在屏前做有效的光學處理,以實現真正的陽光下可視的液晶屏。在相同電源條件下,使用邦定技術的液晶屏對比度、抗振動和抗沖擊性能、防水性能、散熱性、低氣壓性能均大大增強,特別適合工控航海、航空、野戰部隊戶外強光及惡劣環境下的顯示設備。邦定技術方案也是 ATM 顯示終端、戶外廣告、海報機、戶外查詢機、戶外儀器儀表顯示窗、工業自動化設備、艦船、火車、飛機等交通工具及其它要求在寬溫、強光、戶外等工作環境的新顯示技術方案。
對液晶裸屏實施雙面光學邦定,是有效提升液晶屏抗振動沖擊能力的特殊技術方案,雙面膠層對振動沖擊應力進行吸收緩解,使液晶板受力均勻,達到抗振、隔沖的效果。
2 寬溫技術的應用
需要適應超低溫環境的液晶顯示屏應具備電加熱低溫啟動、防霜除霧等功能。因此,需要設計液晶屏電加熱功能,包括電加熱功率的理論計算及低溫加熱控制電路等,有效解決液晶屏在低溫環境下出現的響應速度慢、顯示拖尾現象、甚至是超低溫環境下不能使用等問題。
將電加熱玻璃邦定在液晶屏板后面,因為直接接觸屏,可采用熱傳導、而非熱輻射的方式進行加熱,提高液晶屏防霜除霧及低溫(-45 ℃)啟動性能。
3 屏蔽技術的應用
為有效解決電磁兼容消除電磁干擾,可選擇加載屏蔽玻璃方案,依據具體指標要求選用鍍膜屏蔽或絲網屏蔽玻璃、有機屏蔽視窗等,可以根據需要對應不同的透光率、屏蔽效能,按具體技術要求選擇不同材質和結構以及屏蔽端接方式等。防信息泄漏電磁屏蔽玻璃主要解決計算機系統與設備間的抗電磁干擾、防信息泄漏。廣泛應用在海、陸、空工業領域,是國防新型武器裝備的配套產品,用于雷達、坦克、艦艇等計算機終端顯示窗口、精密儀器儀表數字圖像顯示窗口以及部隊作戰指揮車窗口等,滿足我軍高新技術領域電磁兼容對窗口屏蔽材料的各種需要。
4 多功能的整合
要實現電磁屏蔽視窗屏蔽、電加熱、低反射等功能整合,首先需要拆分液晶屏,在液晶屏裸板后面邦 電加熱玻璃,前面邦定低反射夾網(或鍍膜)屏蔽玻璃, 即形成雙面邦定特殊結構,以有效實現液晶屏的寬溫設計和低反射絲網(或鍍膜)屏蔽功能,并有效增強液晶屏的抗振動和抗沖擊性能,低氣壓性能等。
邦定產品系列技術方案有陽光下可視邦定技術方案、低溫啟動電加熱邦定技術方案、絲網電磁屏蔽及陽光下可視技術方案、觸摸屏電磁屏蔽及陽光下可視技術 方案、裸屏雙面邦定實現高耐壓性能等。亦可做多種功能組合,將電加熱、鍍膜屏蔽絲網屏蔽、邦定等綜合技術方案多重組合,有效實現顯示技術的各種實際需求。

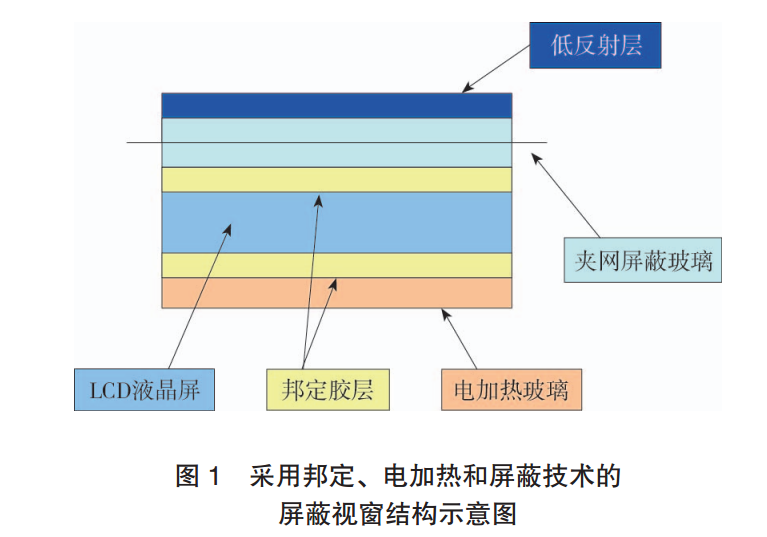

技術方案示例如圖 1 所示。
5 結語
完成電加熱、電磁屏蔽及液晶屏雙面邦定的整機加固顯示屏,光學性能和力學性能得到大幅提升,強陽光下顯示畫面清晰可讀,無拖尾,無凝結,低溫環境開機啟動時間迅速,并有效提升設備的低氣壓性能。前后雙面邦定使液晶屏具備優良的導熱性,能迅速有效傳導電加熱效果,增強低溫導熱性和高溫散熱性,有效保護液晶板使液晶屏雙面受力均勻,抗振隔沖,機械性能得到大幅提升。實施該整體技術方案全面增強液晶屏低溫啟動、電磁屏蔽及陽光下可視性能,使液晶顯示功能增強技術跨上一個全新的平臺。
