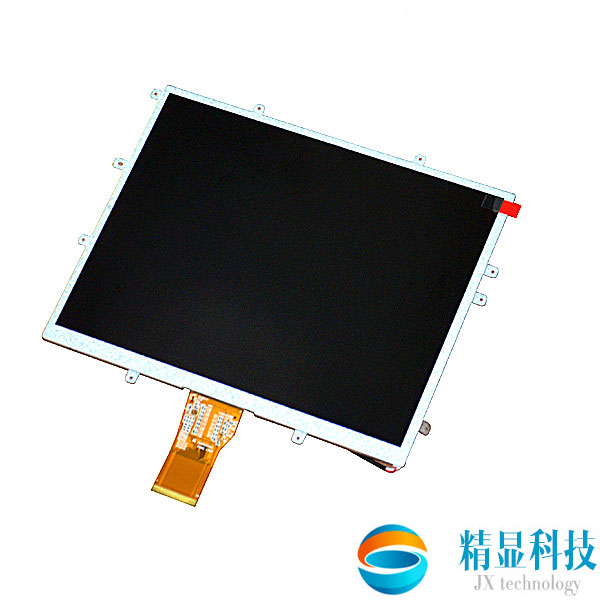

高亮度天馬8寸lcd液晶顯示屏TM080TDGP01 基本參數
面板品牌	天馬（TIANMA）
面板型號	TM080TDGP01
面板尺寸	8.0英寸
面板類型	a-Si TFT-LCD,液晶模組
點分辨率	1024(RGB)×768，XGA
像素密度	160PPI
像素布局	RGB垂直條狀
顯示區域	162.048(W)×121.536(H) mm
外觀尺寸	183.43(W)×138.35(H) mm
外觀厚度	3.75±0.3 mm
表面處理	Hard coating
面板亮度	580 cd/m2 (Typ.)
對比度	1200:1 (Typ.) (透射)
可視角度	85/85/85/85 (Typ.)(CR≥10)(左/右/上/下)
工作模式	SFT，常黑顯示，透射式
視角	全視角
反應時間	35 (Typ.)(Tr+Td) ms
顯示顏色	16.7M（8-bit）
光源類型	WLED
觸摸類型	可配套電阻、電容觸摸觸摸屏
面板重量	TBD 全視角
信號接口	40 pins   LVDS (1 ch, 8-bit) , FPC
面板電壓	3.3/12.6/23-7.0 V（Typ.）
工作環境	工作:-20 ~ 70 °C 存儲溫度:-30 ~ 80 °C

1，天馬 (TIANMA) 推出的TM080TDGP01是一款采用a-Si TFT-LCD技術的8.0英寸液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。屏庫總結它的典型特征為: 高亮度，白光LED背光，上/下,左/右翻轉顯示。它的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。此型號適合應用于工業。本產品已邦定RM51150+HX8684B驅動IC。
2，根據天馬 (TIANMA)于2019年9月28日發布的版本號為Final Ver2.3的產品規格書，TM080TDGP01顯示分辨率為1024(RGB)×768 (XGA)，寬高比為4:3 (寬:高)，像素采用RGB垂直條狀排列。它的顯示區域尺寸為162.048×121.536 (寬×高) mm，可視尺寸為164.65×122.54 (寬×高) mm，外觀尺寸為183.43(寬)×138.35(高)×4.05(厚) mm，表面處理為Hard coating，產品凈重TBD。
3，背光方面此產品采用了3S9P WLED發光的側入式光源，光源的使用壽命為30K小時，不含背光驅動。TM080TDGP01采用了LVDS (1 ch, 8-bit)信號接口，總共40 pins，采用FPC連接，驅屏電壓為3.3/12.6/23/-7.0V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv為60Hz。
如果開發新產品想采用TM080TDGP01液晶模組，建議您向網站在線客服索要詳細規格資料參考。
