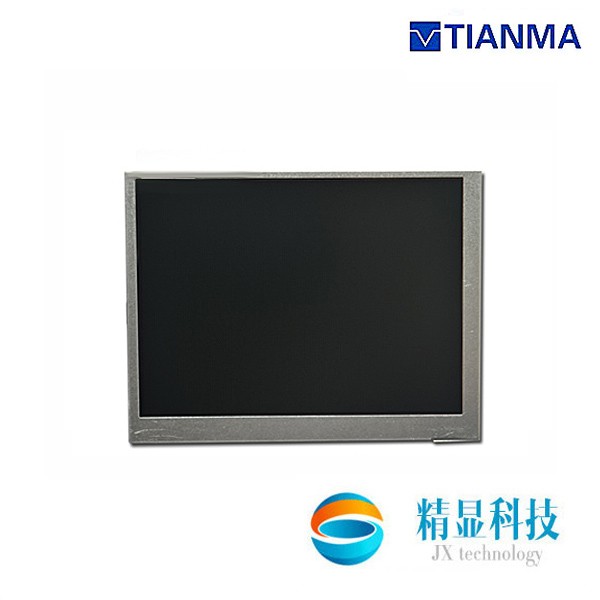

TM056KDH02天馬液晶屏報價 5.6寸寬溫液晶屏
- 品牌：天馬
- 尺寸：5.6寸
- 型號：TM056KDH02
- 分辨率：320（RGB）*234(WVGA)
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：天馬5.6寸工業液晶屏TM056KDH02基本信息
| 品 牌 | TIANMA |
| 液晶屏型號 | TM056KDH02 |
| 工作溫度 | -20 ~ 70°C |
| 存儲溫度 | -30 ~ 80°C |
| 當前生產狀態 | 量產中 |
二：天馬5.6寸工業液晶屏TM056KDH02結構特征
| 液晶屏尺寸 | 5.6英寸 |
| 點分辨率 | 320（RGB）*234(WVGA) |
| 像素密度 | 71PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3（寬:高） |
| 點間距 | 0.118*0.362mm（橫*豎） |
| 像素間距 | 0.354*0.362mm（橫*豎） |
| 面板重量 | 123.0g(Typ.) |
| 表面處理 | 霧化 |
| 顯示區域 | 113.28*84.708mm（橫*豎） |
| 可視區域 | 116.08*87.51mm（橫*豎） |
| 外觀尺寸 | 126.5*100.0 mm（橫*豎） |
| 外觀尺寸 | 5.7±0.3 mm (厚度) |
| 觸摸屏 | 無 |
三：天馬5.6寸工業液晶屏TM056KDH02光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 330cd/m2(背光亮度可隨意到1000nits) |
| 對比度 | 300:1 (Typ.) (透射) |
| 顯示顏色 | 全色 |
| 顯示色域 | 50% NTSC (CIE1931) |
| 響應時間 | 25(Typ.)(Tr+Td)(ms) |
| 可視角度 | 65/65/45/65 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 12點鐘直視 |
| 白色色度 | X:0.310; Y:0.330 |
| 白場變動 | 1.25/1.43 (Typ./Max.)(9 points) |
四、天馬5.6寸工業液晶屏TM056KDH02發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 燈管數量 | 2S7P |
| 燈管形狀 | 陣列 |
| 光源壽命 | 20K(Typ.) |
| 單燈電壓 | 6.4V(Typ.) |
| 單燈電流 | 140mA(Typ.) |
| 燈管總功率 | 896mW(Typ) |
| 接口類型 | 端子 |
| 背光電路 | 無 |
五、天馬5.6寸工業液晶屏TM056KDH02信號接口
| 信號大類 | Analog |
| 信號小類 | TFT Specific Analog RGB |
| 面板電壓 | 5/5/15/-10V (Typ.)(VCC/AVDD/VGH/VGL) |
| 面板電流 | 0.8/3.41/0.056/0.056mA (Typ.)(ICC/IAVDD/IGH/IGL) |
| 接口類型 | FPC |
| 接口數量 | 1pcs |
| 接口腳數 | 26pins |
