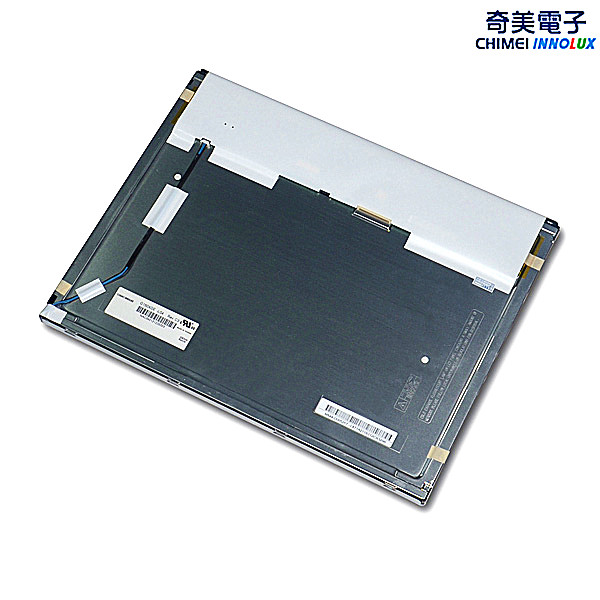

奇美G121S1-L02寬溫工控-奇美全視角12.1寸工業液晶
- 品牌：奇美
- 尺寸：12.1
- 型號：G121S1-L02
- 分辨率：800（RGB)*600（SVGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：奇美12.1寸工業液晶屏G121S1-L02基本信息
| 品 牌 | 奇美（CMO） |
| 液晶屏型號 | G121S1-L02 |
| 工作溫度 | -30~80°C |
| 存儲溫度 | -40~85°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-9 (%RH) |
| 當前生產狀態 | 量產中 |
二：奇美12.1寸工業液晶屏G121S1-L02結構特征
| 液晶屏尺寸 | 12.1英寸 |
| 點分辨率 | 800（RGB)*600（SVGA） |
| 像素密度 | 82PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3寬:高） |
| 點間距 | 0.1025*0.3075mm（橫*豎） |
| 像素間距 | 0.3075*0.3075mm（橫*豎） |
| 面板重量 | 520/550g(Typ./Max.) |
| 表面處理 | 霧面（Haze 25%），Hard coating (3H) |
| 顯示區域 | 245.0×184.5 mm (橫*豎) |
| 可視區域 | 249.0×187.5 mm (橫*豎) |
| 外觀尺寸 | 260.5×204.0 mm (橫*豎) |
| 外觀尺寸 | 8.4±0.5 mm (厚度) |
| 觸摸屏 | 無 |
三：奇美12.1寸工業液晶屏G121S1-L02光學特征
| 顯示模式 | Super MVA，常黑顯示，透射式 |
| 液晶屏亮度 | 600cd/m2 (Typ.)(此屏背光亮度可增加到1000nits) |
| 對比度 | 1500:1 (Typ.) (透射) |
| 顯示顏色 | 262K/16.2M(6-bit / 6-bit +FRC) |
| 響應時間 | 13/12(Typ.)(Tr/Td) (ms) |
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 上下左右對稱 |
| 白色色度 | X:0.313; Y:0.329 |
| 白場變動 | 1.25/1.40(Typ./Max.)(5points) |
四、奇美12.1寸工業液晶屏G121S1-L02發光系統
| 燈管位置 | 側入式光源（底部） |
| 光源類型 | WLED |
| 光源壽命 | 50K(Min..)(小時) |
| 接口類型 | 端子 |
| 背光電路 | 含LED驅動器 |
| 背光電路 | 12.0±1.2V (輸入電壓) |
| 背光電路 | 1.0A (Typ.) (輸入電流) |
| 背光功耗 | 12W (Typ.) |
五、奇美12.1寸工業液晶屏G121S1-L02信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS (1 ch, 6/8-bit) |
| 面板電壓 | 3.3/5.0V (Typ.) |
| 面板電流 | 460/310mA (Typ.)（3.3/5.0V） |
| 面板功率 | 1.52W (Typ.)（3.3V） |
| 接口類型 | 端子 |
| 接口腳距 | 1.25mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 20 pins |
