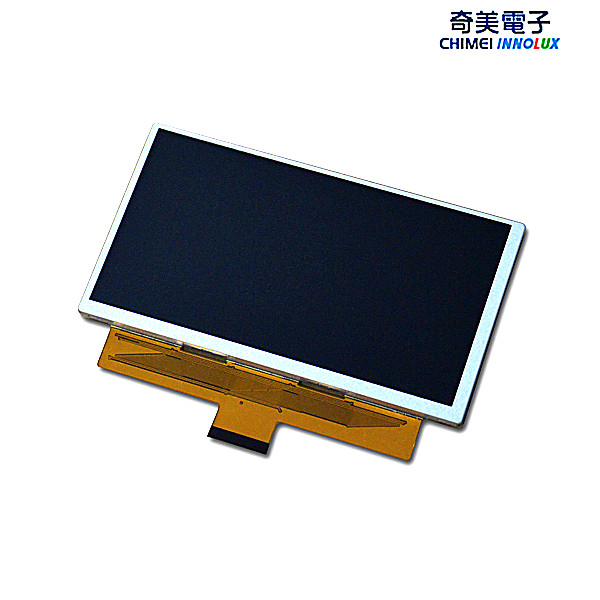

N101L6-L0B帶LED驅動程序工業液晶屏，16:9奇美10.1寸
- 品牌：奇美
- 尺寸：10.1
- 型號：N101L6-L0B
- 分辨率：1024（RGB)*600（WSVGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：奇美10.1寸工業液晶屏N101L6-L0B基本信息
| 品 牌 | 奇美（CHI MEI/INNOLUX） |
| 液晶屏型號 | N101L6-L0B |
| 工作溫度 | 0~50°C |
| 存儲溫度 | -20~60°C |
| 作業濕度 | 10-90 (%RH) |
| 保存濕度 | 10-90 (%RH) |
| 當前生產狀態 | 已停產（其兼容替代型號可以咨詢在線客服） |
二：奇美10.1寸工業液晶屏N101L6-L0B結構特征
| 液晶屏尺寸 | 10.1英寸 |
| 點分辨率 | 1024（RGB)*600（WSVGA） |
| 像素密度 | 117PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 16:9寬:高） |
| 點間距 | 0.0725*0.2088mm（橫*豎） |
| 像素間距 | 0.2175*0. 2088（橫*豎） |
| 面板重量 | 180/190g（Typ./Max.） |
| 表面處理 | 霧面（Haze 0%），Hard coating（3H） |
| 顯示區域 | 222.72*125.28mm（橫*豎） |
| 可視區域 | 226.34*128.1mm（橫*豎） |
| 外觀尺寸 | 235.0*143.0mm（橫*豎） |
| 外觀尺寸 | 4.9/5.2（Typ./Max.） mm (厚度) |
| 觸摸屏 | 無 |
三：奇美10.1寸工業液晶屏N101L6-L0B光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 200cd/m2 (Typ.)(此屏背光亮度可增加到1000nits) |
| 對比度 | 500:1 (Typ.) (透射) |
| 顯示顏色 | 262K (6-bit) |
| 響應時間 | 37(Typ.)(Tr/Td) (ms) |
| 可視角度 | 45/45/20/45(Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 6點鐘正視 |
| 白色色度 | X:0.313; Y:0.329 |
| 白場變動 | 1.25 (Max.)(5points) |
四、奇美10.1寸工業液晶屏N101L6-L0B發光系統
| 燈管位置 | 側入式光源（底部） |
| 光源類型 | WLED |
| 燈管數量 | 9S2P |
| 燈管形狀 | 2串 |
| 光源壽命 | 15K(Min..)(小時) |
| 單燈電壓 | 25.2/27.9/30.6V（Min./Typ./Max.） |
| 單燈電流 | 20±1 mA |
| 燈管總功率 | 0.96/1.12/1.29W (Min./Typ./Max.) |
| 接口類型 | 包含在屏信號接口中 |
| 背光電路 | 含LED驅動器 |
| 背光電路 | 6.0/12/21V (Min./Typ./Max.)(輸入電壓)） |
五、奇美10.1寸工業液晶屏N101L6-L0B信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS(1 ch, 6-bit) |
| 面板電壓 | 3.3V (Typ.) |
| 面板電流 | 160/180mA(Typ./Max.) |
| 接口類型 | 端子 |
| 接口腳距 | 0.5mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 40 pins |
