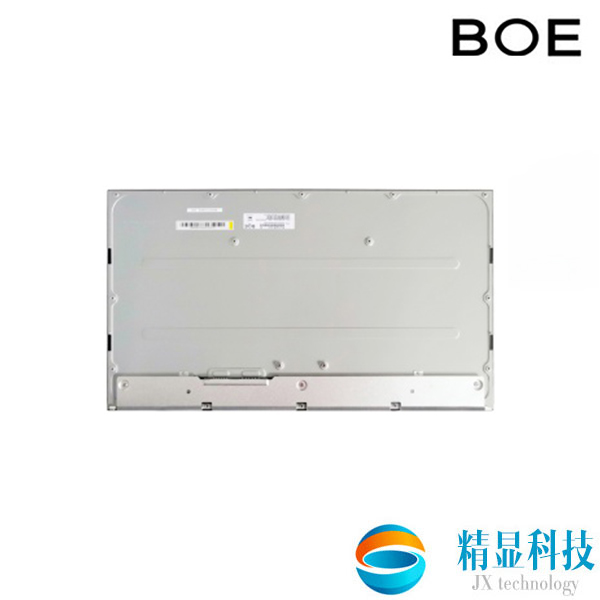

DV238FHM-N11 京東方23.8寸液晶屏 1920*1080 16:9 HADS常黑顯示 LVDS接口
- 品牌：京東方 (BOE)
- 尺寸：23.8寸
- 型號：DV238FHM-N11
- 分辨率：1920*1080
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一、京東方液晶模組DV238FHM-N11應用特征
|
基本信息 : |
制造商 | 京東方 (BOE) | 面板型號 | DV238FHM-N11 |
| 面板尺寸 | 23.8寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD, 液晶模組 | |||
| 工作環境 : | 工作溫度 | 0~50℃ | 存儲溫度 | -20~60℃ |
| RoHS狀態 | RoHS | 耐振動性 | 1.5G (14.7 m/s²) | |
| 生產情況 : | 量產中 | |||
二、京東方液晶模組DV170E0M-N30應用特征
| 像素特征 : | 像素數量 | 1920(RGB)×1080, FHD | 點間距 | 0.0915×0.2745 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.2745×0.2745 mm (H×V) [92PPI] | |
| 結構尺寸 : | 顯示區域 | 527.04×296.46 mm (H×V) | 可視區域 | 530.2×299.6 mm (H×V) |
| 外觀尺寸 | 543×317.4 mm (H×V) | 外觀厚度 | 8.2/11.4 (Typ./Max.) mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形, 有邊框 | 風景肖像 | 風景模式 |
| 寬高比 | 16:9 (H:V) | |||
| 其它特征 : | 重量 | 2.39Kgs (Typ.) | 表面處理 | 霧面，Hard coating (3H) |
三、京東方液晶模組DV170E0M-N30應用特征
|
基本信息 : |
面板亮度 | 550 cd/m² (Typ.) | 對比度 | 1000:1 (Typ.) (透射) |
| 可視角度 | 89/89/89/89 (Typ.)(CR≥10) | 光學模式 | HADS，常黑顯示，透射式 | |
| 推薦視角 | 全視角 | 反應時間 | 14 (Typ.)(G to G) ms | |
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 16.7M (6-bit + Hi-FRC) |
| 色溫 | 6485K | 亮度均勻性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、京東方液晶模組DV170E0M-N30應用特征
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率總耗 : | 26.54/28.3W (Typ./Max.) |
五、京東方液晶模組DV170E0M-N30應用特征
| 背光特征 : | 燈管類型 | WLED | 燈管壽命 | 30K (Min.) 小時 | ||||
| 數量 | 4 strings | 位置 | 側入式光源 | |||||
| WLED驅動電氣 : | 電壓輸入 | 48/49.6V (Typ./Max.) | 電流輸入 | 120mA (Typ.) | ||||
| 功率消耗 | 23.04/23.8W (Typ./Max.) | |||||||
| 接口特征 : | 類型 | 端子 | 燈管驅動 | - | ||||
六、京東方液晶模組DV170E0M-N30應用特征
| 信號系統 : | LVDS (2 ch, 8-bit) | ||||||
| 信號電氣： | 電壓輸入 | 5.0V (Typ.) | 電流輸入 | 700/900mA (Typ./Max.) | |||
| 功率消耗 | 3.5/4.5W (Typ./Max.) | ||||||
| 接口特征 : | 類型 | 端子 | |||||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | |
| 宇宙 | IS100-L30R-C23 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | ||
七、京東方液晶模組DV170E0M-N30應用特征
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| 1 | N/A | 631×318×415 |
