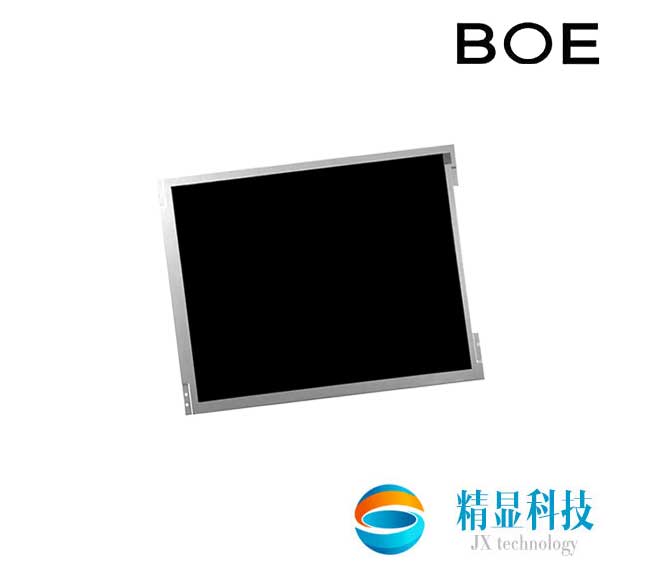

BA104S01-200京東方10.4寸工業液晶屏
- 品牌：京東方（BOE）
- 尺寸：10.4寸
- 型號：BA104S01-200
- 分辨率：800×600
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
京東方10.4寸工業液晶屏BA104S01-200倉庫已經備大量現貨，價格也非常美麗，歡迎選型和詢價。
一、京東方液晶模組BA104S01-200 應用詳情
|
基本信息： |
面板品牌 | 京東方 | 面板型號 | BA104S01-100 |
| 面板尺寸 | 10.4英寸 | 面板應用 | 工業，醫療影像 | |
| 面板類型 | a-Si TFT-LCD , 液晶模組 | |||
|
工作環境 |
工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS狀態 | RoHS | |||
| 典型特征 : | 6/8位灰階可選，風景模式，白光LED背光，信號端子正裝 | |||
二、京東方液晶模組BA104S01-200 結構詳情
| 像素特征 | 像素數量 | 800(RGB)×600 , SVGA | 點間距 | 0.088×0.264 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.264×0.264 mm (H×V) | |
|
結構尺寸 |
顯示區域 | 211.2×158.4 mm (H×V) | 可視區域 | 215.0×162.0 mm (H×V) |
| 外觀尺寸 | 236×176.9 mm (H×V) | 外觀厚度 | 5.60±0.30 mm | |
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 4:3 (H:V) | |||
| 其他參數 | 重量 | 290g (Typ.) | 表面處理 | Clear |
| 安裝孔位 : | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel | |||
三、京東方液晶模組BA104S01-200 光學詳情
|
基本信息： |
面板亮度 | 300 cd/m² (Typ.) | 對比度 | 800:1 (Typ.) (透射) |
| 可視角度 | 70/70/60/70 (Typ.)(CR≥10) | 光學模式 | TN，常白顯示，透射式 | |
| 最佳視角 | 12 o'clock | 反應時間 | 30 (Typ.)(Tr+Td) ms | |
|
色彩性能 |
白色色度 | Wx:0.288; Wy:0.288 | 顯示顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色域 | 50% NTSC (CIE1931) | 亮度變動 | 1.25/1.43 (Typ./Max.)(9 points) |
四、京東方液晶模組BA104S01-200 電子詳情
| 工作頻率 | 60Hz |
| 翻轉掃描 | No |
| 功率消耗 : | 3.366W (Typ.) |
五、京東方液晶模組BA104S01-200 背光詳情
|
背光特征 |
燈管類型 | WLED | 數量 | 6S4P | 燈管壽命 | 30K(Min.) (Hours) |
| 是否可換 | - | 燈管形狀 | 陣列 | 位置 | 側入式光源（頂部） | |
| 燈管電氣 | 電壓輸入 | 17.4/19.2/20.4V (Min./Typ./Max.) | 電流輸入 | 120mA (Typ.) | ||
| 功耗 | 2.09/2.31/2.45W (Min./Typ./Max.) | |||||
| 接口特征 | 類型 | 端子 | ||||
| 燈管驅動 | 無 | |||||
| 接口詳情 | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 日壓端子 | BHSR-02VS-1 | 3.5mm | 2pins | 1pcs | BLE-2PINS-AC | |
六、京東方液晶模組BA104S01-200 信號詳情
| 信號系統 : | LVDS (1 ch, 6/8-bit) | |||||
| 信號電氣 : | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 320/480mA (Typ./Max.) | ||
| 功率消耗 | 1.056/1.6W (Typ./Max.) | |||||
| 接口特征 | 類型 | 端子 | 位置 | 背面 | ||
| 端子詳情 | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 |
| 信盛精工 | MSB24013P20 | 1.0mm | 20pins | 1pcs | LVDS-20P1C8B-020D | |
七、京東方液晶模組BA104S01-200 包裝詳情
| 包裝箱 : | 數量 | 重量 | 尺寸 (L×W×H) |
| 25pcs/箱 | 9.9±1.0 Kgs | 510×350×252 mm |
