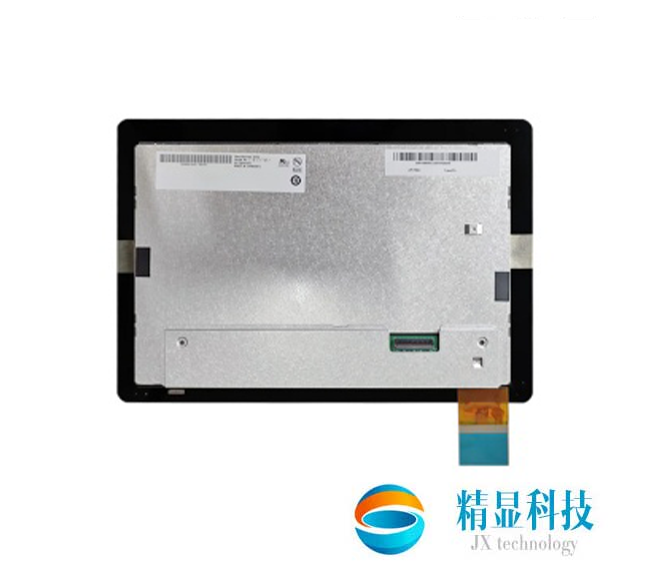

G101EVT05.1 友達10.1寸 分辨率1280*800 全視角 常黑顯示
- 品牌：友達
- 尺寸：10.1寸
- 型號：G101EVT05.1
- 分辨率：1280*800
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一、友達液晶模組G101EVT05.1應用特征
|
基本信息 : |
制造商 | 友達 (AUO) | 面板型號 | G101EVT05.1 |
| 面板尺寸 | 10.1英寸 | 面板應用 | 工業 | |
| 面板類型 | a-Si TFT-LCD, 液晶模組 | |||
| 工作環境 : | 工作溫度 | -20 ~ 70 °C | 存儲溫度 | -30 ~ 80 °C |
| RoHS狀態 | RoHS | 耐振動性 | - | |
| 生產情況 : | 量產中 | |||
二、友達液晶模組G101EVT05.1結構詳情
| 像素特征 : | 像素數量 | 1280(RGB)×800, WXGA | 點間距 | 0.0565×0.1695 mm (H×V) |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.1695×0.1695 mm (H×V) [149PPI] | |
| 結構尺寸 : | 顯示區域 | 216.96×135.6 mm (H×V) | 可視區域 | - |
| 外觀尺寸 | 257.35×175.5 mm (H×V) | 外觀厚度 | 5.63/10.64 (Typ./Max.) mm | |
| 外觀特征 : | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 |
| 寬高比 | 16:10 (H:V) | |||
| 其它特征 : | 重量 | 350g (Max.) | 表面處理 | 霧面 (Haze 3%)，Hard coating (3H)，反射率 1.5% (Max.) |
三、友達液晶模組G101EVT05.1光學詳情
|
基本信息 : |
面板亮度 | 440 cd/m² (Typ.) | 對比度 | 1300:1 (Typ.) (透射) |
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) | 光學模式 | MVA，常黑顯示，透射式 | |
| 推薦視角 | 全視角 | 反應時間 | 25 (Typ.)(Tr+Td) (ms) | |
| 色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 顯示顏色 | 262K/16.2M (6-bit / 6-bit + FRC) |
| 色溫 | 6485K | 亮度均勻性 | 1.43 (Max.)(5 points) |
四、友達液晶模組G101EVT05.1電子詳情
| 工作頻率 : | 60Hz |
| 翻轉掃描 : | No |
| 功率總耗 : | 6.65W (Typ.) |
五、友達液晶模組G101EVT05.1背光詳情
| 背光特征 : | 燈管類型 | WLED | 燈管壽命 | 50K (Min.) 小時 | |||
| 數量 | - | 位置 | 側入式光源 | ||||
| WLED驅動電氣 : | 電壓輸入 | 24±2.4V | 電流輸入 | 300/480mA (Typ./Max.) | |||
| 功率消耗 | 3.6/5.76W (Typ./Max.) | ||||||
| 接口特征 : | 類型 | 包含在屏信號接口中 | 燈管驅動 | 含LED驅動器 | |||
六、友達液晶模組G101EVT05.1信號詳情
| 信號系統 : | LVDS (1 ch, 6/8-bit) | ||||||
| 信號電氣： | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 192/270mA (Typ./Max.) | |||
| 功率消耗 | 0.63/0.89W (Typ./Max.) | ||||||
| 接口特征 : | 類型 | 端子 | |||||
| 端子詳情 : | 品牌 | 型號 | 腳間距 | 腳數 | 數量 | 接口定義 | |
| 廣瀨電機 | FH41-40S-0.5SH(05) | 0.5 mm | 40 pins | 1 pcs | - | ||
七、友達液晶模組G101EVT05.1包裝詳情
| 包裝箱： | 數量 | 重量 | 尺寸 (L×W×H) |
| 1 | N/A | N/A |
