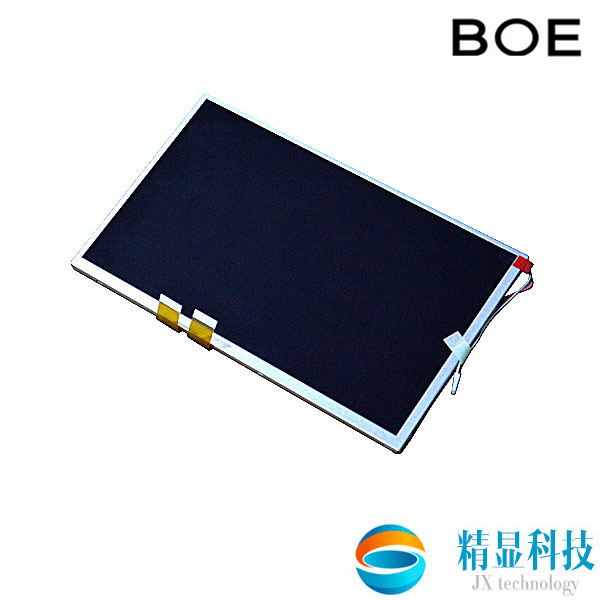

EV101WXM-N80規格書 京東方10.1寸高亮全視角工業液晶屏
- 品牌：京東方（BOE）
- 尺寸：10.1寸
- 型號：EV101WXM-N80
- 分辨率：1280*800
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：EV101WXM-N80規格書 京東方10.1寸高亮全視角工業液晶屏基本信息
| 面板品牌 | 京東方（BOE） |
| 面板型號 | EV101WXM-N80 |
| 工作溫度 | -20-70°C |
| 存儲溫度 | -30~80°C |
| 面板類型 | a-Si TFT-LCD,液晶模組 |
| 當前生產狀態 | 量產中 |
二：EV101WXM-N80規格書 京東方10.1寸高亮全視角工業液晶屏結構特征
| 液晶屏尺寸 | 10.1英寸 |
| 點分辨率 | 1280(RGB)×800 , WXGA |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 16:10(寬:高） |
| 點間距 | 0.0565×0.1695 mm（橫*豎） |
| 像素間距 | 0.1695×0.1695 mm（橫*豎） |
| 面板重量 | 505g(Typ) |
| 表面處理 | - |
| 顯示區域 | 216.96(W)×135.6(H) mm |
| 可視區域 | 219.4(W)×138.0(H) mm |
| 外觀尺寸 | 233.2(W)×152.9(H) mm |
| 外觀厚度 | 6.7/10.4 (Typ./Max.) mm |
| 觸摸屏 | 無 |
三：京東方10.1寸工業液晶屏EV101WXM-N80光學特征
| 顯示模式 | ADS，常黑顯示，透射式 |
| 液晶屏亮度 | 400cd/m2 (Typ.) |
| 對比度 | 900:1 (Typ.) (透射) |
| 顯示顏色 | 16.7M (8-bit) |
| 顯示色域 | 48% NTSC (CIE1931) |
| 響應時間 | 30 (Typ.)(Tr+Td) (ms) |
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 最佳視角 | 全視角 |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 白場變動 | 1.33/1.54 (Typ./Max.)(9 points) |
四、EV101WXM-N80規格書 京東方10.1寸高亮全視角工業液晶屏發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 光源壽命 | 30K(Min.) (Hours) |
| 接口類型 | 端子 |
五、EV101WXM-N80規格書 京東方10.1寸高亮全視角工業液晶屏信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS(1 ch, 8-bit) |
| 面板電壓 | 3.3V (Typ.) |
| 面板電流 | 250mA (Max.) |
| 接口類型 | 端子 |
| 接口數量 | 1 pcs |
| 接口腳數 | 6 pins |
● 補充說明：以上資料僅供參考，如有某項不準確，可以聯系我們客服提供產品的規格資料，產品均以pdf規格為準。
