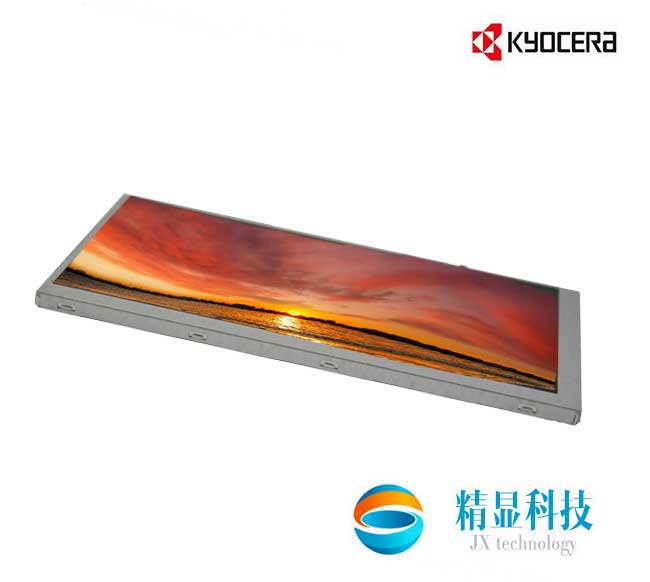

京瓷TCG070WVLQGPNN-AN41寬溫車載液晶屏 7.0寸戶外高亮液晶屏
- 品牌：京瓷 (Kyocera)
- 尺寸：7.0寸
- 型號：TCG070WVLQGPNN-AN41
- 分辨率：800(RGB)×480 (WVGA) 133PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
今天介紹的這款京瓷 (Kyocera) 推出的TCG070WVLQGPNN-AN41 (別名: T-55785GD070J-LW-AHN)是一款采用a-Si TFT-LCD技術的7.0英寸液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸，具體的參數信息見如下表格。
| 京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏 應用詳情 | ||||||
|---|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG070WVLQGPNN-AN41 | ||
| 面板尺寸 | 7.0英寸 | 面板應用 | 工業液晶屏、車載液晶屏、戶外高亮液晶屏 | |||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
其它名稱 | T-55785GD070J-LW-AHN | |||
| 最大額度 | 工作溫度 | -30 ~ 80 °C | 耐振動性 | - | ||
| 存儲溫度 | -30 ~ 80 °C | RoHS | RoHS Compliance | |||
| 典型特征 | 寬溫、超高亮度、白光LED背光、壽命大于7萬小時、含LED驅動器、180度翻轉顯示、6/8灰階可選、表面霧面 | |||||
| 京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏 結構詳情 | ||||||
| 像素特征 | 像素數量 | 800(RGB)×480, WVGA | 點間距 | 0.0635×0.1905 mm | ||
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.1905×0.1905 mm [133PPI] | |||
| 結構尺寸 | 顯示區域 | 152.4(W)×91.44(H) mm | 可視區域 | 154.4(W)×93.4(H) mm | ||
| 外觀尺寸 | 169.8(W)×109.7(H) mm | 外觀厚度 | 7.5/9.7 (Typ./Max.) mm | |||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | ||
| 寬高比 | 15:9 | 外觀樣式 | - | |||
| 安裝方式 | Side mounting holes (4-M2) on left, right bezel | |||||
| 其它特征 | 重量 | 230g | 表面處理 | 霧面 | ||
| 京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏 光學詳情 | ||||||
| 基本信息 | 面板亮度 | 1000 (Typ.) | 對比度 | 750:1 (Typ.) (透射) | ||
| 可視角度 | 85/85/85/85 (Typ.)(CR≥10) | 光學模式 | AWV，常黑顯示，透射式 | |||
| 最佳角度 | 全視角 | 響應速度 | 18/12 (Typ.)(Tr/Td) ms | |||
| 色彩性能 |
白色色度
|
Wx:0.310; Wy:0.325 | 亮度變動 | - | ||
| 色溫 | 6685K | 顏色數量 | 262K/16.2M (6-bit / 6-bit + FRC) | |||
| 1931色域 | NTSC比值 | 51% | sRGB覆蓋率 | 71% | ||
| Adobe RGB覆蓋率 | 53% |
DCI-P3覆蓋率
|
52% | |||
| Rec.2020覆蓋率 | 38% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||
| 顯示性能 | 陽光下可視性 | 是 | 透射率 | - | ||
| 京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏 電子詳情 | ||||||
| 工作頻率 | 60Hz | |||||
| 翻轉掃描 | 翻轉 (180°) | |||||
| 功率消耗 | 5.22W (Typ.) | |||||
| 京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏 發光詳情 | ||||||
| 背光特征 | 燈管類型 | WLED | 位置 | 側入式光源 | ||
| 燈管壽命 | 70K (Typ.) 小時 | 數量 | ||||
| 接口特征 | 類型 | 包含在屏信號接口中 | 燈管驅動 | 含LED驅動器 | ||
| 驅動電氣 | 電壓輸入 | 12.0±1.2V | 輸入電流 | 380/550mA (Typ./Max.) | ||
| 功率消耗 | 4.56W (Typ.) | |||||
| 京瓷70WVLQGPNN-AN41寬溫車載液晶屏 8.4寸戶外高亮液晶屏 信號詳情 | ||||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 200/260mA (Typ./Max.) | ||
| 功耗 | 0.66W (Typ.) | 信號接口 | LVDS (1 ch, 6/8-bit) | |||
| 接口特征 | 類型 | 端子 |
位置
|
- | ||
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | 數量 | |
| 廣瀨電機 | MDF76GW-30S-1H(55) | 1.0 mm | 30 pins | 1 pcs | ||
京瓷70WVLQGPNN-AN41寬溫車載液晶屏 7.0寸戶外高亮液晶屏它的典型特征為:
寬溫，超高亮度，白光LED背光，壽命大于7萬小時，含LED驅動器，180度翻轉顯示，6/8位灰階可選，表面霧面。它的工作溫度為 -30 ~ 80°C，存儲溫度為 -30 ~ 80°C。此型號推薦使用于工業，戶外高亮，車載顯示。
作為一款AWV，常黑顯示，透射式液晶模組產品，TCG070WVLQGPNN-AN41可以提供1000 cd/m²的顯示亮度 750:1的透射對比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可視角度，最佳觀看角度為全視角，它的響應時間為18/12 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 6-bit + FRC灰階信號，此產品可以顯示262K/16.2M顏色，其顯示的色彩飽和度也達到了50% (NTSC)。
背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為70K小時，含LED驅動器。TCG070WVLQGPNN-AN41采用了LVDS (1 ch, 6/8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
以上就是關于京瓷70WVLQGPNN-AN41寬溫車載液晶屏，7.0寸戶外高亮液晶屏的參數信息總結，如果開發新產品想采用TCG070WVLQGPNN-AN41液晶模組，可聯系杭州精顯科技有限公司的官方工作人員。
