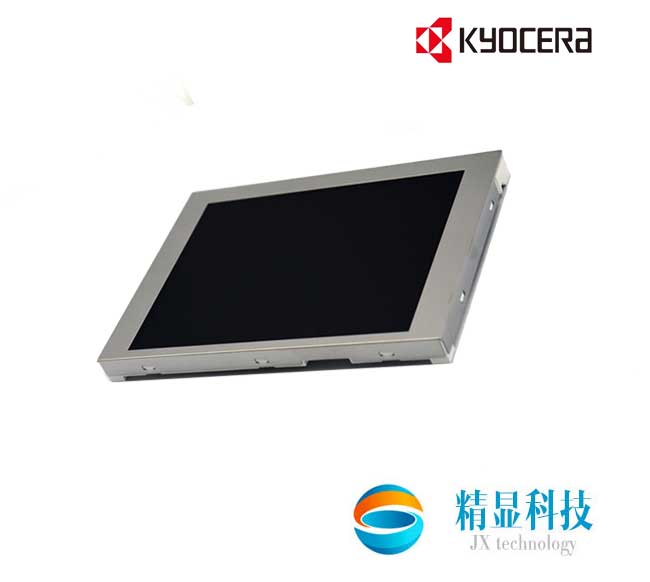

京瓷TCG057QVLBA-G20白光LED背光 5.7寸液晶屏規格書
- 品牌：京瓷 (Kyocera)
- 尺寸：5.7寸
- 型號：TCG057QVLBA-G20
- 分辨率：320(RGB)×240 QVGA 70PPI
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
京瓷TCG057QVLBA-G20白光LED背光是一款采用a-Si TFT-LCD技術的5.7吋液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸，關于這款液晶屏的具體參數，我們整理如下表格，僅供參考。
| 京瓷TCG057QVLBA-G20白光LED背光 5.7寸液晶屏規格書 應用詳情 | |||||
|---|---|---|---|---|---|
| 基本信息 | 面板品牌 | 京瓷 (Kyocera) | 面板型號 | TCG057QVLBA-G20 | |
| 面板尺寸 | 5.7英寸 | 面板應用 | 工業 | ||
| 面板類型 |
a-Si TFT-LCD , 液晶模組 |
||||
| 工作環境 | 工作溫度 | -20 ~ 70 °C | 耐振動性 | - | |
| 存儲溫度 | -30 ~ 80 °C | RoHS狀態 | RoHS Compliance | ||
| 典型特征 | 白光LED背光、含LED驅動器、上/下,左/右翻轉顯示、表面鏡面 | ||||
| 京瓷TCG057QVLBA-G20白光LED背光 5.7寸液晶屏規格書 結構詳情 | |||||
| 像素特征 | 像素數量 | 320(RGB)×240, QVGA | 點間距 | 0.120×0.360 mm (H×V) | |
| 像素布局 | RGB垂直條狀 | 像素間距 | 0.360×0.360 mm (H×V) [70PPI] | ||
| 結構尺寸 | 顯示區域 | 115.2×86.4 mm (H×V) | 可視區域 | 117.2×88.4 mm (H×V) | |
| 外觀尺寸 | 127.2×100.4 mm (H×V) | 外觀厚度 | 3.74/6.0 (Typ./Max.) mm | ||
| 外觀特征 | 外觀形狀 | 平面矩形 | 風景肖像 | 風景模式 | |
| 寬高比 | 4:3 (H:V) | ||||
| 安裝孔位 | Without | ||||
| 其它特征 | 重量 | 110g (Typ.) | 表面處理 | 鏡面 (Haze 0%) | |
| 京瓷TCG057QVLBA-G20白光LED背光 5.7寸液晶屏規格書 光學詳情 | |||||
| 基本信息 | 面板亮度 | 300 cd/m² (Typ.) | 對比度 | 500:1 (Typ.) (透射) | |
| 可視角度 | 80/80/80/80 (Typ.)(CR≥5) | 光學模式 | TN，常白顯示，透射式 | ||
| 最佳角度 | Wx:0.320; Wy:0.340 | 反應時間 | 262K (6-bit) | ||
| 色彩性能 |
白色色度
|
6066K | |||
| 色溫 | 6066K | 顯示顏色 | 262K (6-bit) | ||
| 1931色域 | NTSC比值 | 59% | sRGB覆蓋率 | 77% | |
| Adobe RGB覆蓋率 | 60% |
DCI-P3覆蓋率
|
61% | ||
| Rec.2020覆蓋率 | 44% | 色域說明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||
| 京瓷TCG057QVLBA-G20白光LED背光 5.7寸液晶屏規格書 電子詳情 | |||||
| 翻轉掃描 | 翻轉 (水平/垂直) | ||||
| 京瓷TCG057QVLBA-G20白光LED背光 5.7寸液晶屏規格書 背光詳情 | |||||
| 背光特征 | 燈管類型 | WLED | 位置 | 側入式光源 | |
| 燈管壽命 | 40K (Typ.) 小時 | 數量 | |||
| 接口特征 | 類型 | 包含在屏信號接口中 | 燈管驅動 | 含LED驅動器 | |
| 驅動電氣 | 電壓輸入 | 3.0/5.5V (Min./Max.) | 功耗 | ||
| 京瓷TCG057QVLBA-G20白光LED背光 5.7寸液晶屏規格書 信號詳情 | |||||
| 信號系統 | Parallel RGB (1 ch, 6-bit) | ||||
| 信號電氣 | 電壓輸入 | 3.3V (Typ.) | 電流輸入 | 60/80mA (Typ./Max.) | |
| 接口特征 | 類型 | 端子 |
位置
|
背面 | |
| 端子詳情 |
品牌
|
型號
|
腳間距 | 腳數 | |
| 意力速 | IMSA-9681S-40A-GF | 0.5 mm | 40 pins | ||
作為一款TN，常白顯示，透射式液晶模組產品，TCG057QVLBA-G20可以提供300 cd/m²的顯示亮度 500:1的透射對比度，以及80/80/80/80 (Typ.)(CR≥5)(L/R/U/D)的可視角度，它的響應時間為10/25 (Typ.)(Tr/Td) ms。
由于每個像素點采用了6-bit灰階信號，此產品可以顯示262K顏色，其顯示的色彩飽和度也達到了60% (NTSC)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為40K小時，含LED驅動器。TCG057QVLBA-G20采用了Parallel RGB (1 ch, 6-bit)信號接口，總共40 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。
它的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。基于它白光LED背光，含LED驅動器，上/下,左/右翻轉顯示，表面鏡面等特征，此型號推薦使用于工業等產品。
如果開發新產品想采用TCG057QVLBA-G20液晶模組，可聯系杭州精顯科技有限公司，我們是京瓷一級代理商，價格優勢，質量保障，歡迎咨詢購買。
